Mit diesem Befehl können Sie die Attribute von einem oder mehreren Planköpfen auslesen. Die Attribute werden in die Windows Zwischenablage kopiert und können anschließend in eine Planliste (z.B. in Excel) eingefügt werden.

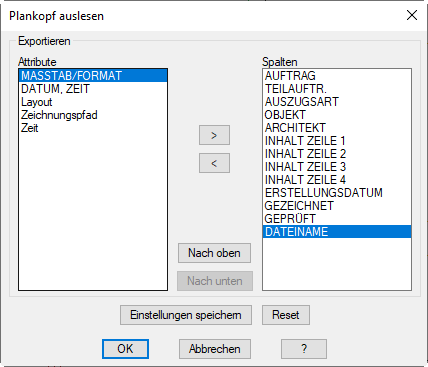

Im Dialogfeldbereich Exportieren befinden sich zwei Listenfelder: Attribute und Spalten. Im Feld Attribute werden die Attribute angezeigt, die nicht exportiert werden. Im Feld Spalten werden die Attribute angezeigt, die als Tabellenspalte exportiert werden. Als Grundeinstellung werden alle Attribute als Tabellenspalten exportiert.

Mit den Buttons > und < können Sie die angezeigten Attribute zwischen den Listenfeldern verschieben.

Mit den Buttons Nach oben und Nach unten können Sie die Reihenfolge der Spalten ändern. Markieren Sie dazu das gewünschte Attribut im Feld Spalten und klicken Sie solange Nach oben bzw. Nach unten, bis die gewünschte Position erreicht ist.

Mit dem Button Einstellungen speichern, können Sie die Änderungen im Dialogfeld als Einstellung speichern.

Mit dem Button Reset, wird die Grundeinstellung wiederhergestellt.

Klicken Sie OK um den Inhalt des Plankopfes auszulesen, Klicken Sie Abbrechen um das Dialogfeld zu beenden, ohne den Plankopf auszulesen. Die Einstellungen werden trotzdem gespeichert.

Folgende Voraussetzungen müssen erfüllt sein, damit der Inhalt eines Plankopfes ausgelesen werden kann:

Der Blockname des Plankopfes muss mit Schrift oder Legend beginnen, Groß-/Kleinschreibung wird nicht berücksichtigt. Beispiele: Schrift, Legend, SCHRIFT_01, LEGEND_MODEL, ...

Außerdem müssen folgende Attribute vorhanden sein (Attribute die in der Zeichnung nicht vorhanden sind werden in Klammern angezeigt):

Weitere Attribute können optional vorhanden sein und auch ausgelesen werden.
