ATHENA 2022 > Befehle und Funktionen > Dienst > Export Layout
Export Layout

Multifunktionsleiste:
Register ATHENA > Gruppe Extras > Export Layout
Menü:
ATHENA > Dienst > Export Layout
Werkzeugkasten:
ATH Dienst > Export Layout
Befehlseingabe:
ath_layout_export
Exportiert den Inhalt von wählbaren Layouts der aktuellen Zeichnung in den Modellbereich von neuen Zeichnung.
Der Dateiname der neuen Zeichnungen beinhaltet den Namen des jeweiligen Layouts dem optional ein Dateipräfix vorangestellt werden kann. Die Auswahl der Layouts, des Speicherorts sowie weitere Einstellungen erfolgen in einem Dialogfeld.
Wenn Sie den Befehl ausführen folgt:

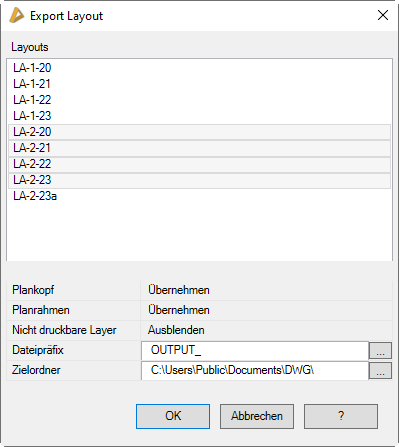

Dialogfeld Export Layout
db_ath_layout_export
Layouts
Zeigt eine der Liste der Layouts der aktuellen Zeichnung. Selektieren Sie hier die Layouts, deren Inhalt Sie im Modellbereich der neuen Zeichnungen exportieren möchten.
Mehrere Layouts können mit gedrückter STRG- oder Shift-Taste selektiert werden.
Plankopf
Legt fest ob Planköpfe, wenn vorhanden, in der neuen Zeichnung übernommen oder ausgeblendet werden.
Planrahmen
Hier legen Sie fest ob Sie den Planrahmen, wenn vorhanden, in der neuen Zeichnung übernehmen oder ausblenden.
Nicht druckbare Layer
Hier legen Sie fest ob Sie Nicht druckbare Layer, wenn vorhanden, in der neuen Zeichnung übernehmen oder ausblenden.
Dateipräfix
Bestimmt den Dateipräfix der an den Layoutnamen vorangestellt wird und den Dateinamen der neuen Zeichnungen ergibt.
[...]
Öffnet das Dialogfeld Vorhandene Zeichnungen, wo Sie prüfen können ob schon Zeichnungen mit den festgelegten Namenskonventionen existieren.
Zielordner
Definiert den Speicherort der neu erstellten Zeichnungen
[...]
Öffnet das Standarddialogfeld zur Dateiauswahl, wo Sie festlegen können.
• Objekte, die sich innerhalb von Ansichtsfenstern befinden, werden möglicherweise gestutzt, kopiert oder aufgelöst. Objekte außerhalb von Ansichtsfenstern werden entfernt.
• ATHENA Objekte werden aufgelöst und in unbenannte Blöcke konvertiert.
• Voreinstellungen für Plankopf, Planrahmen und nicht druckbare Layer können Sie in den Optionen unter Voreinstellungen > Aufklappmenü Export anpassen.
• Planköpfe und Planrahmen müssen mit der ATHENA Funktion erstellt worden sein.
OK
Schließt das Dialogfeld und speichert die gewählten Layouts als Modellbereich in neuen Zeichnungen im angegebenen Speicherort. Vorhandenen Zeichnungen gleichen Namens werden ohne Meldung überschrieben.
Abbrechen
Schließt das Dialogfeld ohne weitere Aktion.
Zugehörige Befehle

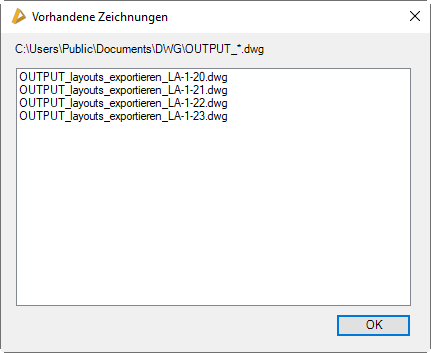

Dialogfeld Vorhandene Zeichnungen
db_ath_layout_export_zeichnungen
Hie können Sie prüfen, ob und welche Zeichnungen mit dem definierten Layout im angegebenen Ordner bereits vorhanden sind.
Zuletzt geändertes Datum: 20.07.2022
