Mit diesem Befehl ermitteln Sie den Wärmedurchlasswiderstand von Bauteilen. Die Bauteile können aus beliebigen Schichten aufgebaut sein. Alle Bauteile sind in einem Katalog gespeichert, welcher beliebig erweiterbar ist.

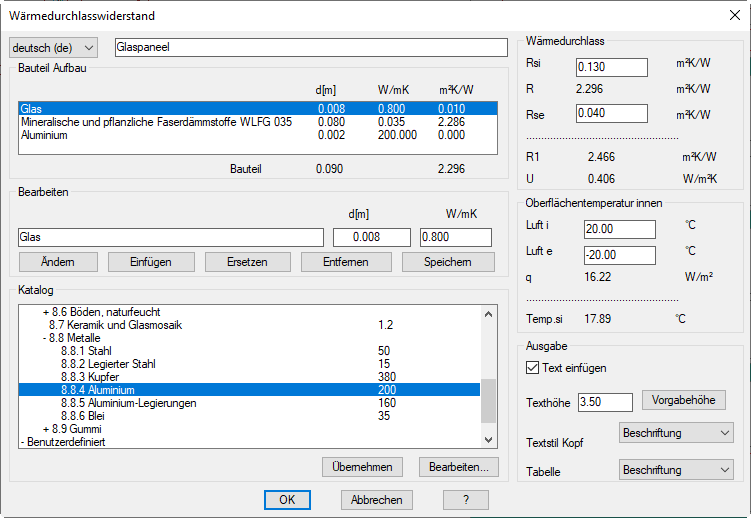

Im Dialogfeld Wärmedurchlasswiderstand können Sie in der Eingabezeile oben einen Kommentar oder einen Titel für die Berechnung eingeben. Dieser Titel kann in verschiedenen Sprachen gespeichert werden. Wählen Sie die gewünschte Sprache aus der Liste und geben Sie den Text in der gewählten Sprache ein.

In der Tabelle werden die gewählten Schichten des Bauteiles mit den entsprechenden Kennwerten und Ergebnissen sowie den Summen der Kennwerte angezeigt.
Die Werte von links nach rechts: Bauteildicke d [m]; Bemessungswert der Wärmeleitfähigkeit λR [W/mK]; Wärmedurchlasswiderstand der Bauteilschicht R [m2K/W]. Unter der Tabelle wird die Summe aller Bauteildicken und Wärmedurchlasswiderstände angezeigt.

Hier haben Sie die Möglichkeit Bauteildicke und Bemessungswert des gewählten Bauteiles zu ändern.
Mit der Schaltfläche Edit, übertragen Sie die Angaben des in der Tabelle Bauteil Aufbau markierten Bauteils in die Eingabezeile. Sie können in der Eingabezeile den Namen des Bauteils, die Dicke sowie den Bemessungswert der Wärmeleitfähigkeit ändern.
Mit der Schaltfläche Einfügen, werden die Angaben aus der Eingabezeile in die Tabelle Bauteil Aufbau übertragen. Die Angaben werden immer über der markierten Zeile eingefügt.
Mit der Schaltfläche Ersetzen werden die Angaben des in der Tabelle markierten Bauteiles überschrieben.
Wenn Sie die Schaltfläche Entfernen betätigen, wird das markierte Bauteil aus der Tabelle gelöscht.
Mit der Schaltfläche Speichern, werden die Angaben in der Eingabezeile im Benutzerbereich des Kataloges gespeichert. Sie haben so die Möglichkeit den Katalog durch eigene (neue oder geänderte) Daten zu erweitern.

Hier werden die wärme- und feuchteschutztechnischen Kennwerte nach DIN 4108 in einer Baumstruktur aufgelistet. Diese können hier selektiert und zur Berechnung übernommen werden.
Die Navigation zur gewünschten Materialgruppe kann per Maus oder Tastatur erfolgen. Geschlossene Zweige (Materialgruppen) der Baumstruktur werden mit + gekennzeichnet. Geöffnete Zweige werden mit - gekennzeichnet.

Mit der Schaltfläche Übernehmen, übertragen Sie den Kennwert aus dem Katalog in die Eingabezeile des Bereichs Bearbeiten.
Wenn Sie die Schaltfläche Bearbeiten ... anklicken, wird das Unterdialogfeld Benutzerkatalog zur Bearbeitung geöffnet. Informationen zum Benutzerkatalog finden Sie im Kapitel Benutzerkatalog .

Hier legen Sie die Wärmeübergangswiderstände innen und außen fest. Diese Werte sind abhängig von der Lage der Bauteile und können aus entsprechenden Tabellen abgelesen werden. Siehe auch Abbildung Vorgabewerte für Wärmeübergangswiderstände. Des weiteren werden in diesem Dialogfeldbereich Wärmedurchlasswiderstand R, R1 und Wärmedurchgangskoeffizient U berechnet.

Hier können Sie die innere (Luft i) und äußere Lufttemperatur (Luft e) eingeben. Berechnet werden Wärmeleitfähigkeit q und innere Oberflächentemperatur Temp.si.

Wenn die Option Text einfügen aktiviert ist, wird bei anklicken von OK ein Ergebnistext in die Zeichnung eingefügt. Es folgt eine Eingabeaufforderung in der Befehlszeile. Im Feld Texthöhe können Sie die Texthöhe für die Tabelle festlegen. Mit dem Button Vorgabe wird die Vorgabetexthöhe (aktuelle Maßzahlhöhe) eingestellt. Mit den Auswahlfeldern Textstil Kopf und Tabelle definieren Sie die Textstile für die entsprechenden Tabellenelemente.

Wenn Sie das Dialogfeld Wärmedurchlasswiderstand mit OK beenden, wird eine Ergebnistabelle in die Zeichnung eingefügt. Es folgt die Abfrage:
