Mit dieser Funktion können Sie einen Blechquerschnitt in Form eines Blechfensterbankschnittes in der aktuellen Zeichnung erstellen.

Mit den Optionsfeldern Wetter und Raum bestimmen Sie ob der Einfügepunkt der Fensterbank auf der Innen- oder Außenseite des Querschnittes liegt. Diese Option hat auch Einfluss auf die Nennbreite der Fensterbank. Wenn Sie die Option Wetter wählen, wird die Nennbreite von Außenkante zu Außenkante gemessen (da der Einfügepunkt auf der Außenkante liegt). Wenn Sie die Option Raum wählen, wird die Nennbreite von Außenkante zu Innenkante (da der Einfügepunkt auf der Innenkante liegt).

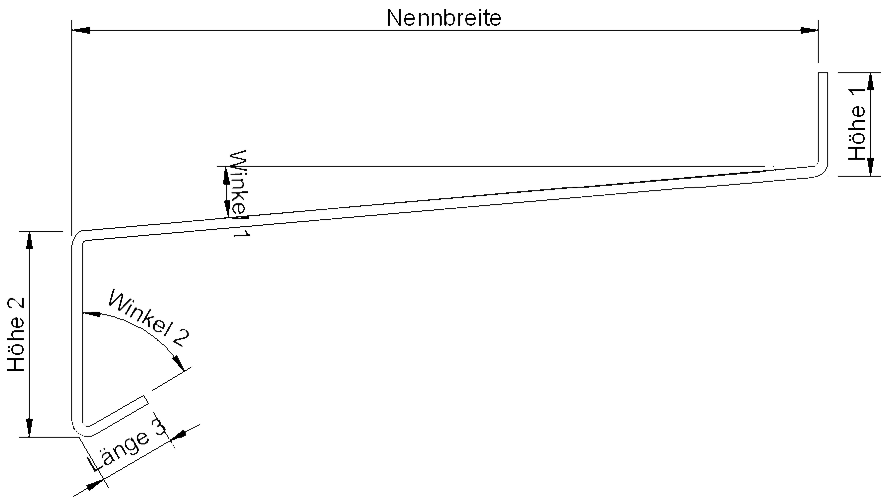

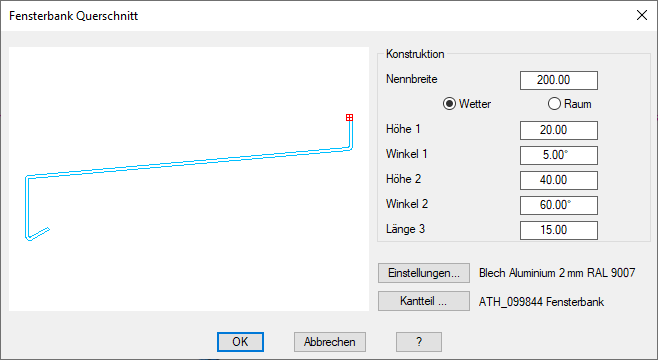

Des weiteren legen Sie hier die Längen und Winkel des Fensterbank Querschnittes fest. Eine dynamische Vorschau sehen Sie auf der rechten Seite des Dialogfeldes. Die Längen und Winkel sehen Sie in der Abbildung Fensterbank Querschnitt Option Wetter. Bei stumpfen Winkeln beziehen sich die Längen auf die Schnittpunkte, bei spitzen Winkeln auf die Tangenten der zugehörigen Kanten.

Öffnet das Dialogfeld Blechquerschnitt in dem Sie die Blecheigenschaften ändern können. Weitere Informationen finden Sie im Kapitel Blechquerschnitt .

Öffnet das Dialogfeld Artikel, wo Sie eine Artikelnummer angeben können. Eine ausführliche Erklärung zu Artikeln finden Sie im Kapitel Artikel .

Öffnet das Dialogfeld Kantteil, wo Sie das Blech als eindeutiges Kantteil beschreiben können. Eine ausführliche Erklärung dazu finden Sie im Kapitel Kantteil .
