Achslinie
 | Multifunktionsleiste: | Register ATHENA > Gruppe Zeichnen > Achslinie |
Menü: | ATHENA > Zeichnen > Achslinie | |
Werkzeugkasten: | ATH Zeichnen > Achslinie ATHENA Zeichnen > Achslinie | |
Befehlseingabe: | ath_cline |
Mit diesem Befehl können Sie Achslinien mit einem Überstand erstellen.
Wenn Sie den Befehl starten folgt:
Eingabeaufforderung
Option Punkte
Startpunkt angeben oder [Objekt/Einstellungen/?]:
Bestimmen Sie den Startpunkt der Achslinie mit der Maus oder durch Eingabe von Koordinaten.
Verwenden Sie die Option Objekt um ein Objekt in eine Achslinie umzuwandeln.
Verwenden Sie die Option Einstellungen um das Dialogfeld Achslinie zu öffnen und die Einstellungen der Achslinie anzupassen.
Mit der Option ? rufen Sie die Hilfe auf.
Nächsten Punkt angeben oder [Bogenpunkt/Zurück/Richtung/WInkel/Länge/?]:
Bestimmen Sie den nächsten Punkt der Achslinie mit der Maus oder durch Eingabe von Koordinaten.
Mit der Option Bogenpunkt können Sie einen Bogenpunkt angeben. Es folgen weitere Eingabeaufforderungen.
Wählen Sie die Option Zurück um die letzte Eingabe rückgängig zu machen.
Mit der Option Richtung können Sie eine Richtung angeben. Es folgen weitere Eingabeaufforderungen.
Mit der Option WInkel können Sie einen Winkel angeben. Es folgen weitere Eingabeaufforderungen.
Mit der Option Länge können Sie eine Länge angeben. Es folgen weitere Eingabeaufforderungen.
Option Objekt
Objekt wählen oder [Punkte/Einstellungen/?]:
Wählen Sie das Objekt, das Sie in eine Achslinie umwandeln möchten.
Mit der Option Punkte können Sie eine Achslinie durch Angabe von Punkten erstellen.
Option Bogenpunkt
Bogenpunkt angeben oder [Linie/Zurück/?]:
Bestimmen Sie einen Bogenpunkt mit der Maus oder durch Eingabe von Koordinaten.
Endpunkt des Bogens angeben oder [Zurück/Linie/Bogenpunkt/?]:
Bestimmen Sie den Endpunkt des Bogens mit der Maus oder durch Eingabe von Koordinaten.
Option Richtung
Richtung angeben oder [Länge/WInkel/Punkt/Zurück/?]:
Bestimmen Sie die Richtung der Achslinie mit der Maus oder durch Eingabe von Koordinaten.
Option WInkel
Winkel angeben oder [Länge/Richtung/Punkt/Zurück/?]:
Bestimmen Sie den Winkel der Achslinie mit der Maus oder durch Eingabe von Koordinaten.
Option Länge
Länge angeben oder [Richtung/WInkel/Punkt/Zurück/?]:
Bestimmen Sie die Länge der Achslinie.
Option Einstellungen
Öffnet das Dialogfeld Achslinie, wo Sie deren Eigenschaften anpassen können.

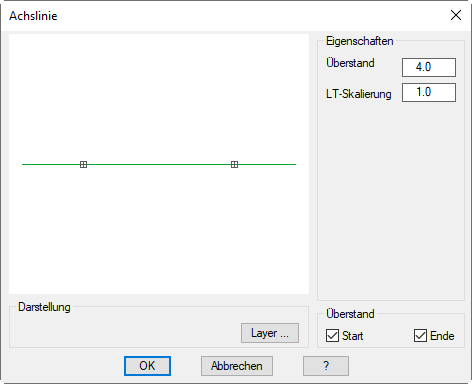

Dialogfeld Achslinie
db_ath_cline
Dialogfeldbereich Eigenschaften
Überstand
Definiert die Länge des Überstands der Achslinie.
Linientypskalierung
Definiert die Linientypskalierung der Achslinie.
Dialogfeldbereich Darstellung
Layer
Öffnet das Dialogfeld Layerzuordnung. Hier können Sie den voreingestellten Layer für die Achslinie überschreiben. Weitere Informationen finden Sie im Abschnitt Layerzuordnung .
Dialogfeldbereich Überstand
Start
Erzeugt eine Achslinie mit Überstand auf der Startseite.
Ende
Erzeugt eine Achslinie mit Überstand auf der Endseite.
Anmerkungen
• Um Änderungen an Achslinien durchzuführen können Sie diese doppelt anklicken.
• Sie können die Layervoreinstellungen für die Achslinien im Dialogfeld Systemlayer unter Bemaßung definieren.
• Sie können die Vorgabe für den Überstand im Dialogfeld ATHENA Optionen unter Einstellungen definieren.
Zuletzt geändertes Datum: 20.07.2022
