Modellprüfung

Multifunktionsleiste:
Register ATHENA Modellieren > Gruppe Orientierung > Modellprüfung
Menü:
Modellieren > Verwalten > Modellprüfung
Werkzeugkasten:
ATH Verwalten > Modellprüfung
Befehlseingabe:
ath_c3d_audit
Dient der Kontrolle von Konstruktionen, beispielsweise vor dem Erstellen von Fertigungsunterlagen.
Wenn Sie den Befehl aufrufen erscheint ein Dialogfeld, wo Informationen zu Achsen, Stäben und Einsatzelementen, sowie deren Zuordnung zu Aufträgen angezeigt werden. Optional können Sie Objekte markieren oder bearbeiten.
Dialogfeld Modellprüfung

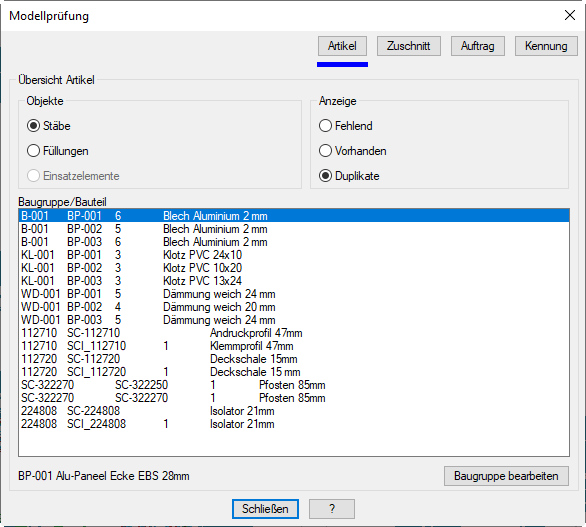

db_ath_c3d_audit
Das Dialogfeld enthält folgende Registerschaltflächen:
Registerkarte Artikel
Dient der Kontrolle der Artikelnummern.
Dialogfeldbereich Objekte
Stäbe
Listet die Stabbaugruppen auf, die sich in der Zeichnung befinden.
Füllungen
Listet die Füllungen auf, die sich in der Zeichnung befinden.
Einsatzelemente
Listet die Einsatzelemente auf, die sich in der Zeichnung befinden.
Die Einstellung der Anzeige wirkt im Zusammenhang mit der Anzeige der Objekte!
Dialogfeldbereich Anzeige
Fehlend
Zeigt Objekte (Stäbe, Füllungen oder Einsatzelemente) ohne Artikelnummer. Für die Auswertung ist eine Artikelnummer unbedingt erforderlich.
Vorhanden
Zeigt Objekte (Stäbe, Füllungen oder Einsatzelemente) mit Artikelnummer.
Duplikate
Zeigt Objekte mit Artikelnummer, die in mehrfach verwendet werden. Beispielsweise Bauteile, die in mehreren Stabbaugruppen referenziert sind.
Liste Baugruppe/Bauteil
Listet die Objekte auf, die entsprechend der Einstellung Objekt und Ansicht gefunden werden. Je nach Einstellung und Objekttyp, werden Artikelnummern, Baugruppennamen, Mengen und Bezeichnungen angezeigt.
Um ein Objekt zu bearbeiten können Sie es hier selektieren und dann die Schaltfläche Baugruppe bearbeiten anklicken.
Baugruppe bearbeiten
Schließt das Dialogfeld Modellprüfung und zeigt das selektierte Objekt im jeweiligen Dialogfeld (Stabbaugruppe bearbeiten (erweitert), Füllung bearbeiten oder Element bearbeiten), wo Sie es direkt bearbeiten können.
Registerkarte Zuschnitt
Dient der Kontrolle von Stäben und Zuschnitten.

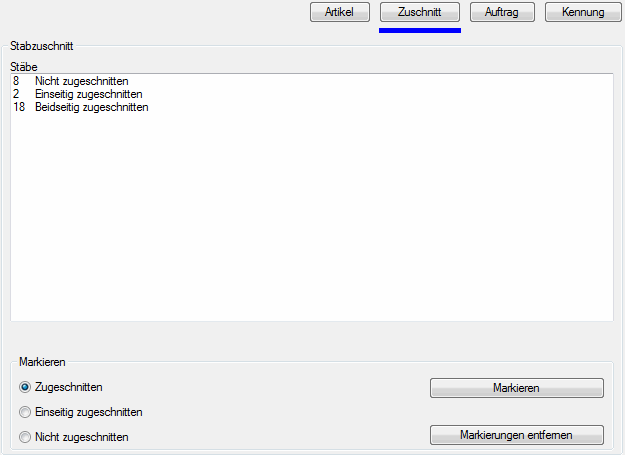

db_ath_c3d_audit_zuschnitt
Dialogfeldbereich Liste Stäbe
Zeigt die Anzahl der Stäbe, die:
• Nicht zugeschnitten sind
• Auf einer Seite zugeschnitten sind
• Auf beiden Seiten zugeschnitten sind
Dialogfeldbereich Markieren
Zugeschnitten
Bewirkt, dass alle zugeschnittenen Stäbe markiert werden, wenn Sie die Schaltfläche Markierung anklicken.
Einseitig zugeschnitten
Bewirkt, dass alle einseitig zugeschnittenen Stäbe markiert werden, wenn Sie die Schaltfläche Markierung anklicken.
Nicht zugeschnitten
Bewirkt, dass alle Stäbe ohne Zuschnitt markiert werden, wenn Sie die Schaltfläche Markierung anklicken.
Markieren
Schließt das Dialogfeld Modellprüfung und markiert alle Stäbe entsprechend der Auswahl.
Stäbe ohne Zuschnitt werden in der Stabmitte markiert. Stäbe mit Zuschnitt erhalten eine Markierung jeweils auf der zugeschnittenen Seite.
Markierung aufheben
Schließt das Dialogfeld Modellprüfung und entfernt alle Markierungen von den Stäben.
Registerkarte Auftrag
Dient der Kontrolle von Aufträgen und Auftragszugehörigkeit von Objekten.

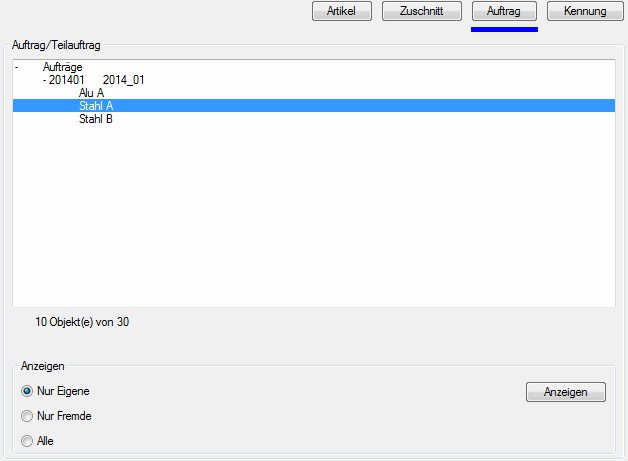

db_ath_c3d_audit_auftrag
Dialogfeldbereich Auftrag/Teilauftrag
Zeigt die in der Zeichnung vorhandenen Aufträge und Teilaufträge. Wenn Sie einen Auftrag selektiert haben, wird die Anzahl der zugehörigen Objekte als Information angezeigt.
Dialogfeldbereich Anzeigen
Nur eigene
Bewirkt, dass nur Objekte des gewählten Auftrages angezeigt werden, wenn Sie die Schaltfläche Anzeigen anklicken.
Nur fremde
Bewirkt, dass nur Objekte, die nicht zum gewählten Auftrag gehören, angezeigt werden, wenn Sie die Schaltfläche Anzeigen anklicken.
Alle
Bewirkt, dass alle Objekte angezeigt werden, wenn Sie die Schaltfläche Anzeigen anklicken.
Anzeigen
Schließt das Dialogfeld Modellprüfung und markiert alle Stäbe entsprechend der Auswahl.
Registerkarte Kennung
Dient der Kontrolle von positionierten und gekennzeichneten Objekten.

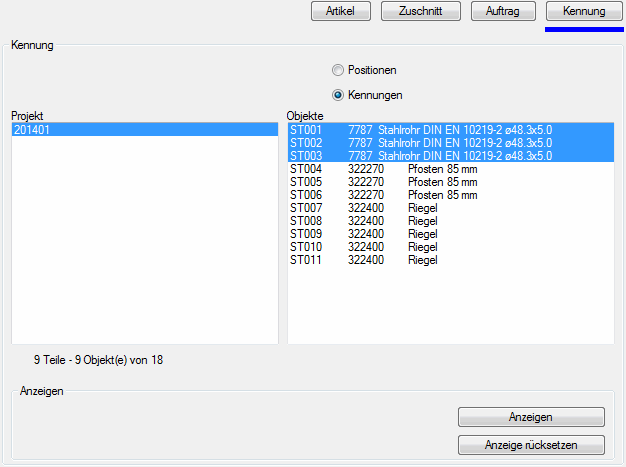

db_ath_c3d_audit_kennung
Dialogfeldbereich Kennung
Positionen
Listet alle Projekte und positionierten Objekte der DWG auf.
Kennungen
Listet alle Projekte und gekennzeichneten Objekte der DWG auf.
Sie können in der Liste einzelne oder mehrere Objekte wählen und diese in der Zeichnung anzeigen.
Dialogfeldbereich Anzeigen
Anzeigen
Schließt das Dialogfeld und zeigt alle markierten Objekte der Liste an.
Anzeige rücksetzen
Schließt das Dialogfeld und zeigt alle Objekte der Zeichnung an.
Wenn Sie die Schaltfläche Schließen anklicken wird das Programm beendet.
Zuletzt geändertes Datum: 25.07.2022
