Assoziative Bearbeitungen an Stab
 | Multifunktionsleiste: | Register ATHENA Modellieren > Gruppe Anwenden > Assoziative Bearbeitungen an Stab |
Menü: | Modellieren > Anwenden > Assoziative Bearbeitungen an Stab | |
Werkzeugkasten: | ATH Anwenden > Assoziative Bearbeitungen an Stab | |
Befehlseingabe: | ath_bar_work1 |
Setzt assoziative Bearbeitungen an einen Stab oder an eine Stabprojektion.
Eine assoziative Bearbeitung kann eine ATHENA Extrusion oder eine Bohrung sein. Die Zuweisung der assoziativen Bearbeitung erfolgt in der Zeichnung. Bei Bedarf können Sie die Regeln der Anordnung bearbeiten.
 | Die Bearbeitung wird am Stab gespeichert. Eine Positionsänderung durch Schieben des Stabes oder der Bearbeitungskontur in der Zeichnungsumgebung ist nicht möglich. |
Wenn Sie den Befehl ausführen folgt:
Eingabeaufforderung
Stab wählen oder [?]:
Wählen Sie den Stab den Sie bearbeiten möchten.
Bearbeitung wählen
Objekte wählen:
Wählen Sie die Bearbeitungskonturen um diese assoziativ dem Stab zuzuweisen.
Diese Eingabeaufforderung wird so lange wiederholt, bis Sie den Befehl durch Drücken der Eingabetaste beenden.
Nach der Objektwahl werden die gewählten Bearbeitungen zu einer Baugruppe zusammengefasst und ein Dialogfeld wird angezeigt.
Wenn Sie zum Bearbeiten einen Stab gewählt haben können Sie dort den Namen der Bearbeitung angeben.
Dialogfeld Bearbeitung (am Stab)
db_ath_bar_work1_bar
Dialogfeldbereich Bezeichnung
Definiert die Bezeichnung der Bearbeitung. Sie können die Bauteilbezeichnung in verschiedenen Sprachen speichern. Wählen Sie dazu die gewünschte Sprache aus dem Pulldownmenü.
[...]
Öffnet das Dialogfeld Bezeichnung, wo Sie die Bezeichnungen für verschiedene Sprachen komfortabler bearbeiten können. Weitere Informationen finden Sie im Kapitel Bezeichnung .
Wenn Sie eine Stabprojektion gewählt haben, können Sie den Namen angeben sowie die räumliche Position der Bearbeitung festlegen.

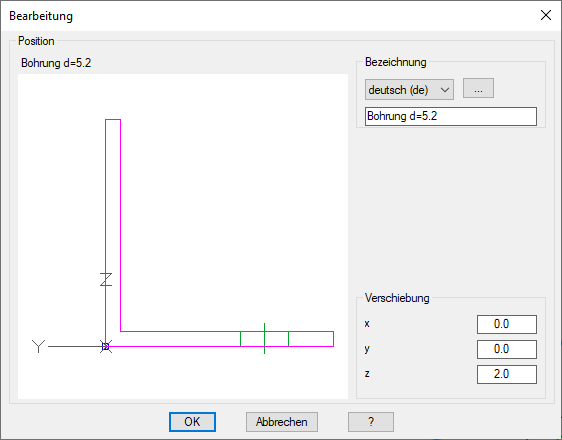

Dialogfeld Bearbeitung (an Projektion)
db_ath_bar_work1_projection
Die Vorschau zeigt den Querschnitt der Projektion sowie die Bearbeitung, die Sie durch Eingabe von Koordinaten verschieben können. Zur besseren Orientierung wird ein Koordinatensymbol eingeblendet.
Dialogfeldbereich Bezeichnung
Definiert die Bezeichnung der Bearbeitung. Sie können die Bauteilbezeichnung in verschiedenen Sprachen speichern. Wählen Sie dazu die gewünschte Sprache aus dem Pulldownmenü.
[...]
Öffnet das Dialogfeld Bezeichnung, wo Sie die Bezeichnungen für verschiedene Sprachen komfortabler bearbeiten können. Weitere Informationen finden Sie im Kapitel Bezeichnung .
Dialogfeldbereich Verschiebung
X
Definiert die Verschiebung der Bearbeitung in X-Richtung.
Y
Definiert die Verschiebung der Bearbeitung in Y-Richtung.
Z
Definiert die Verschiebung der Bearbeitung in Z-Richtung.
Programmende
OK
Schließt das Dialogfeld und wendet die Bearbeitung unmittelbar auf den Stab oder die Projektion an. Die ursprünglichen Bearbeitungskonturen werden entfernt.
Abbrechen
Beenden Sie das Dialogfeld ohne die Bearbeitungen auszuführen.
Zugehörige Befehle:
• Bohrung
