Stab
In diesem Dialogfeld können Sie verschiedene Eigenschaften eines eingefügten Baugruppenschnittes ändern.
Dieses Dialogfeld wird aktiviert wenn Sie eine Stabbaugruppe in der Zeichnung doppelt anklicken.
Dieses Dialogfeld wird aktiviert wenn Sie eine Stabbaugruppe in der Zeichnung doppelt anklicken.

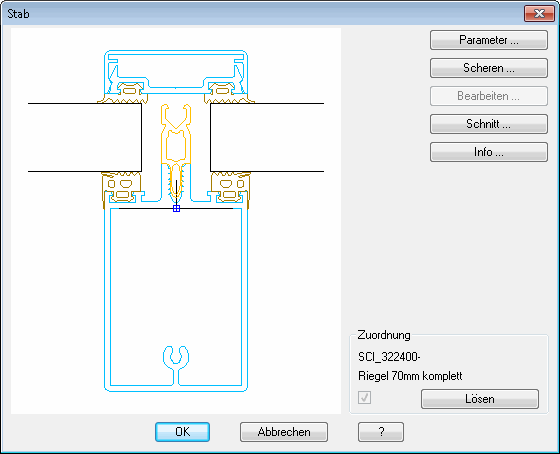

Dialogfeld Stab
db_ath_bar_section_modify
Parameter
Ändert die Parameter variabler Stabbaugruppen. Dazu wird das Dialogfeld Parameter Stabbaugruppe geöffnet, wo Sie verschiedene Parameter ändern können. Weitere Infos finden Sie im Kapitel Parameter Stabbaugruppe .
Scheren
Bearbeiten
Öffnet das Dialogfeld Stabbaugruppen-Manager, wo Sie die Stabbaugruppe bearbeiten können. Weitere Infos finden Sie im Kapitel Stabbaugruppe bearbeiten (erweitert) .
 | Wenn Sie eine Baugruppe mit dem Stabbaugruppenmanager bearbeiten möchten, müssen Sie diese zuvor lösen. Änderungen wirken nur auf die gewählte Stabbaugruppe. Wenn Sie die Änderungen dauerhaft für weitere Stabbaugruppen verwenden möchten, müssen Sie die Stabbaugruppe unter neuem Namen speichern. |
Schnitt
Ändert die Ansichtseigenschaften der Schnittdarstellung. Dazu wird das Dialogfeld Stabquerschnitt geöffnet. Weitere Infos finden Sie im Kapitel Stabquerschnitt .
Info
Listet die Bauteile der aktiven Baugruppe auf. Dazu wird das Dialogfeld Info Bauteile geöffnet. Weitere Infos finden Sie im Kapitel Info .
Lösen
Löst die Objektzuordnung zur Baugruppendefinition. Wenn Sie die Zuordnung lösen, wird der Schalter deaktiviert.
Zuletzt geändertes Datum: 20.07.2022
