Objekt scheren
 | Multifunktionsleiste: | Register ATHENA Modellieren > Gruppe Ausgabe > Objekt scheren |
Menü: | Modellieren > Auswerten > Objekt scheren | |
Werkzeugkasten: | ATH Auswerten > Objekt scheren | |
Befehlseingabe: | ath_obj_shear |
Stellt einen Querschnitt unter anzugebendem Säge- und Neigungswinkel geschnitten in der Zeichnung dar.
Sie können damit beispielsweise den Querschnitt eines Riegels darstellen, der schräg (Schifterschnitt) auf einen Pfosten trifft (z.B. zum Aufreißen der Kontur des Riegelschifters auf dem Pfosten).
Wenn Sie den Befehl aufrufen folgt:
Eingabeaufforderung
Objekt wählen:
Wählen Sie den Schnitt, den Sie geschert darstellen möchten. Unmittelbar nach der Objektwahl wird das Dialogfeld Scheren gestartet.

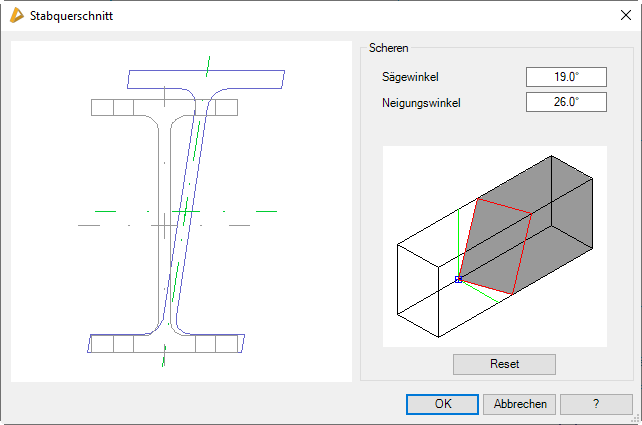

Dialogfeld Scheren
db_ath_obj_shear
Auf der linken Seite des Dialogfeldes sehen Sie die Vorschau des Stabes in der normalen sowie der gescherten Darstellung. Auf der rechten Seite können Sie die Winkel angeben.
Dialogfeldbereich Scheren
Sägewinkel
Definiert den Einstellwinkel der Säge.
Neigungswinkel
Definiert den Neigungswinkel der Säge.
Reset
Setzt die definierten Winkel zurück auf 0°.
Programmende
Wenn Sie das Dialogfeld mit OK schließen, wird das gewählte Objekt geschert dargestellt.
Zuletzt geändertes Datum: 25.07.2022
