Teile zählen
 | Multifunktionsleiste: | Register ATHENA > Gruppe Beschriften > Teile zählen |
Menü: | ATHENA > Text > Teile zählen | |
Werkzeugkasten: | ATH Text > Teile zählen ATHENA Funktionen > Teile zählen | |
Befehlseingabe: | ath_tzae |
Mit diesem Befehl können Sie, nach Angabe eines Suchmusters, in einer Zeichnung (oder einem Teilbereich einer Zeichnung) nach Attributen, Blocknamen oder Texten suchen. Die gefundenen Objekte werden gezählt und als Tabelle in die Zeichnung eingefügt. Somit haben Sie die Möglichkeit, die Stückzahlen einzelner Positionen auf einfache und schnelle Weise zu ermitteln.
Die Teiletabelle können Sie optional mit dem Befehl Tabelle Export in andere Programme (z.B. Tabellenkalkulation) exportieren um diese als Stückliste oder Bestellliste weiterzuverwenden.
Die Teiletabelle können Sie optional mit dem Befehl Tabelle Export in andere Programme (z.B. Tabellenkalkulation) exportieren um diese als Stückliste oder Bestellliste weiterzuverwenden.

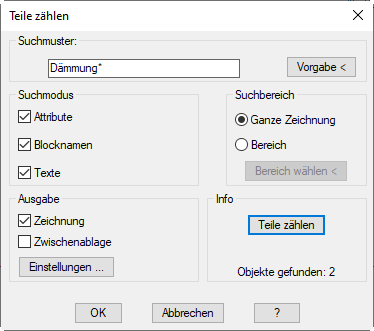

Dialogfeld Teile zählen
db_ath_tzae
Dialogfeldbereich Suchmuster
In das Eingabefeld Suchmuster geben Sie die zu suchenden Texte oder Zeichenfolgen ein. Mehrere Suchmuster sind mit Semikolon zu trennen. In den Texten dürfen auch die Platzhalter * für eine Zeichenfolge oder ? für ein Zeichen enthalten sein. Mit dem Button Vorgabe < übertragen Sie Texte, Blocknamen oder Attribute durch anklicken in das Suchmusterfeld. Hierzu wird das Dialogfeld vorübergehend geschlossen und es folgt die Eingabeaufforderung:
Eingabeaufforderung
Muster wählen:
Wählen Sie den einen Text oder Block als Suchmuster.
Beispiele für Suchmuster:
01 | Sucht nach allen Texten, Blocknamen und/oder Attributen mit dem Wert/Namen 01. |
01* | Sucht nach allen Texten, Blocknamen und/oder Attributen deren Wert/Namen mit 01 beginnt und aus beliebig vielen Zeichen besteht. |
01;02 | Sucht nach allen Texten, Blocknamen und/oder Attributen mit den Werten/Namen 01 oder 02. |
01? | Sucht nach allen Texten, Blocknamen und/oder Attributen deren Wert/Namen mit 01 beginnt und aus drei Zeichen besteht. |
Dialogfeldbereich Suchmodus
Hier legen Sie fest ob nach Attributen, Texten oder Blocknamen gesucht werden soll. Sie können auch mehrere Objekte gleichzeitig aktivieren.
Dialogfeldbereich Suchbereich
Hier bestimmen Sie ob die Routine in der ganzen Zeichnung oder einem Teilbereich nach den gewählten Objekten suchen soll. Klicken Sie den Button Bereich wählen < und wählen Sie die zu durchsuchenden Objekte um den Suchbereich einzugrenzen.
Dialogfeldbereich Info
Klicken Sie den Button Teile zählen um den Zählvorgang zu starten. Unter dem Button wird die Anzahl der gefundenen Objekte angezeigt.
Dialogfeldbereich Ausgabe
Zeichnung
Fügt die Tabelle in die Zeichnung ein. Es folgt eine Eingabeaufforderung zum Einfügen der Tabelle oder zum Aktualisieren einer vorhandenen Tabelle.
Zwischenablage
Kopiert die Tabelle in die Windows Zwischenablage zur Verwendung in anderen Programmen.
Einstellungen
Öffnet das Dialogfeld Einstellungen Tabelle. Dort können Sie Konfiguration der Ausgabetabelle ändern. Weitere Informationen zu Tabellen finden Sie im Abschnitt Tabelle .
Programmende
Mit OK wird das Dialogfeld beendet. Je nach Ausgabeeinstellung wird die Tabelle in die Zeichnung eingefügt oder in die Zwischenablage geschrieben. Die Einstellungen im Dialogfeld werden für die Dauer der Zeichnungssitzung gespeichert.
Mit Abbrechen wird das Dialogfeld beendet und es folgt keine weitere Aktion.
Mit Abbrechen wird das Dialogfeld beendet und es folgt keine weitere Aktion.
Eingabeaufforderung
Einfügepunkt angeben oder [Ersetzen/?]:
Bestimmen Sie den Einfügepunkt der Füllung mit der Maus oder durch Eingabe von Koordinaten.
Durch mehrfaches Drücken der Tasten Shift+Strg können Sie zwischen verschiedenen Einfügepunkten wechseln.
Durch mehrfaches Drücken der Tasten Shift+Strg können Sie zwischen verschiedenen Einfügepunkten wechseln.
Wählen Sie die Option Ersetzen, wenn Sie eine vorhandene Tabelle aktualisieren möchten.
Mit der Option ? rufen Sie die Hilfe auf.
Option Ersetzen
Tabelle wählen oder [?]:
Wählen Sie die Tabelle, die aktualisiert werden soll.
Anmerkungen
• Sie können nach ATHENA Teilen (z.B. Normteile, Blechquerschnitt, ...) suchen und diese zählen. Verwenden Sie die Option Attribute und wählen Sie ein vorhandenes Teil mit dem Button Vorgabe <.
• Mit dem Befehl Objekt ändern können Sie die Tabelleneinstellungen ändern.
• Mit dem Befehl Projektion Objekte erstellte 2D-Projektionen werden nicht mehrfach gezählt.
Zuletzt geändertes Datum: 20.07.2022
