Export SAT

Multifunktionsleiste:
Register ATHENA Modellieren > Gruppe Ausgabe > Export SAT
Menü:
Modellieren > Auswerten > Export SAT
Werkzeugkasten:
ATH Auswerten > Export SAT
Befehlseingabe:
ath_sat_export1
Exportiert Stäbe eines Projektes in das ACIS Format und speichert sie als ACIS Textdatei (*.sat). Pro Stab wird eine *.sat Datei geschrieben.
Wenn Sie den Befehl ausführen wird das Dialogfeld Projekte angezeigt. Wählen Sie hier den Auftrag, in dem die Stäbe enthalten sind, die Sie in das ACIS Format exportieren möchten und schließen Sie das Dialogfeld mit OK. Es folgt das Dialogfeld Export SAT:

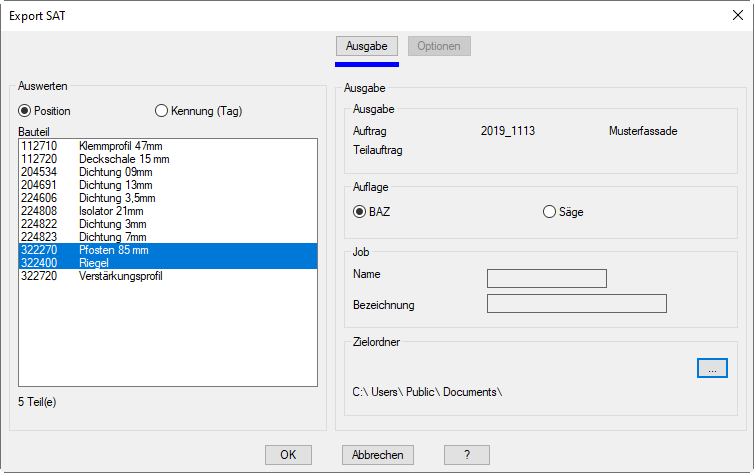

Dialogfeld Export SAT
db_ath_sat_export1
Dialogfeldbereich Auswerten
Position
Zeigt die Positionen des Auftrages in der Bauteilliste.
Kennung (Tag)
Zeigt die gekennzeichneten Typen in der Bauteilliste.
Bauteilliste
Zeigt die verfügbaren Bauteile oder Typen des Auftrages. Wählen Sie hier die Profile, die sie in das ACIS Format exportieren möchten. Unterhalb der Liste wird die Summe der gewählten Profile angezeigt.
Registerschaltfläche Ausgabe
Dialogfeldbereich Ausgabe
Zeigt die Daten des gewählten Auftrages.
Dialogfeldbereich Auflage
BAZ
Verwendet die im Stabbaugruppe bearbeiten (erweitert) definierte Auflage für das Bearbeitungszentrum um die gewählten Profile in der ACIS Datei zu orientieren.
Säge
Verwendet die im Stabbaugruppe bearbeiten (erweitert) definierte Auflage für die Säge um die gewählten Profile in der ACIS Datei zu orientieren.
Dialogfeldbereich Job
Zielordner
Definiert den Ordner, in dem die *.sat Dateien gespeichert werden. Wenn Sie den Button [...] anklicken wird dazu das Dialogfeld Ordner suchen angezeigt.
Pro Stab wird eine ACIS-Datei im gewählten Ordner gespeichert. Der Dateiname wird automatisch vergeben und besteht aus der Positionsnummer, der Artikelnummer und der Bauteilnummer innerhalb der Stabbaugruppe des Stabes. Bsp.: POS-005_112710_2.sat.
Wenn Sie das Dialogfeld mit OK beenden werden die ACIS-Datei im angegebenen Ordner gespeichert. Mit Abbrechen wird das Dialogfeld beendet und die Einstellungen werden verworfen.
