Beschriftung
Verwaltet Einstellungen für Beschriftungen.

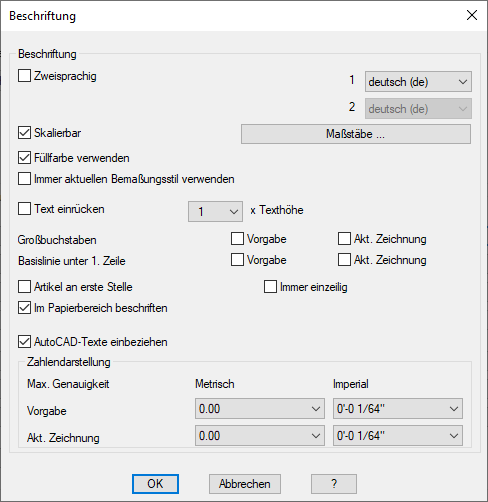

Dialogfeld Beschriftung
db_ath_optionen_label
Dialogfeldbereich Beschriftung
Zweisprachig
Aktiviert die zweisprachige Beschriftung von Objekten.
Die Beschriftungssprachen können Sie in den Auswahlmenüs ändern, wobei die zweite Sprachauswahl nur wirksam wird, wenn der Schalter Zweisprachig eingeschaltet ist.
Die Beschriftungssprachen können Sie in den Auswahlmenüs ändern, wobei die zweite Sprachauswahl nur wirksam wird, wenn der Schalter Zweisprachig eingeschaltet ist.
Skalierbar
Aktiviert die automatische Skalierbarkeit von Beschriftungen. Die Schaltfläche Maßstäbe öffnet das Dialogfeld Beschriftungsmaßstäbe, wo Sie aus einer Liste den Beschriftungen Maßstäbe zuweisen können.
Weitere Informationen zur Skalierbarkeit finden Sie im Abschnitt Skalierbarkeit (Beschriftungsobjekte) .
Füllfarbe verwenden
Aktiviert die Füllfarbe für den Texthintergrund von Beschriftungen.
 | Wird keine Füllfarbe verwendet, verdecken Beschriftungen andere Objekte nicht. |
Immer aktuellen Bemaßungsstil verwenden
Sorgt dafür, dass immer der aktuelle Bemaßungsstil für Beschriftungen verwendet wird.
Standardmäßig ist der Schalter nicht aktiv und der Bemaßungsstil mit dem zuerst beschriftet wurde wird während der gesamten Zeichnungssitzung verwendet.
Text einrücken
Rückt Beschriftungstexte auf Führungslinien ein. Den Abstand können Sie als Vielfaches der Texthöhe einstellen (einfache Texthöhe bis zehnfache Texthöhe).
Großbuchstaben
Bewirkt, dass Beschriftungstexte ausschließlich in Großbuchstaben erstellt werden. Sie können diese Einstellung als allgemeine Vorgabe oder nur für die aktuelle Zeichnung vornehmen.
Basislinie unter erster Zeile
Bewirkt, dass die Basislinie bei Beschriftungen unter der ersten Textzeile angeordnet wird. Sie können diese Einstellung als allgemeine Vorgabe oder nur für die aktuelle Zeichnung vornehmen.
Artikel an erster Stelle
Bewirkt, dass beim Beschriften von Blöcken die Artikelnummer an der ersten Position der Beschriftung angezeigt wird.
| Die Beschriftungstexte des Blockes müssen zuvor mit dem Befehl Blockbeschriftung zuweisen definiert worden sein. |
Immer einzeilig
Erstellt einzeilige Blockbeschriftungen.
| Die Beschriftungstexte des Blockes müssen zuvor mit dem Befehl Blockbeschriftung zuweisen definiert worden sein. |
Im Papierbereich beschriften
Fügt Beschriftungen im Layout im Papierbereich ein. Zur Objektwahl muss ein Ansichtsfenster aktiv sein.
AutoCAD-Texte einbeziehen
Verwendet den voreingestellten Layer für Beschriftungen beim Erstellen von Texten.
| Der verwendete Layer für Beschriftungen kann im Dialogfeld Systemlayer im Pulldownmenü Bemaßung geändert werden. |
Dialogfeldbereich Zahlendarstellung
Definiert die Genauigkeit für Zahlen (Größenangaben) bei automatischen Beschriftungen. Es handelt sich hierbei um eine größenabhängige Genauigkeit. Die vorgegebene Einstellung 0.00 ergibt beispielsweise bei:
0.5647 => 0.565
5.768 => 5.77
45.45 => 45.5
556.5 => 557
Eine Verbundscheibe mit den Maßen (Breite x Höhe x Dicke) von 1256.4x678.5x32.7 wird wie folgt beschriftet: 1256x679x32.7.
Maximale Genauigkeit Metrisch/Imperial
Vorgabe
Definiert die maximale Genauigkeit die in neuen Zeichnungen verwendet wird.
Aktuelle Zeichnung
Definiert die maximale Genauigkeit die in der aktuellen Zeichnung verwendet wird.
Zuletzt geändertes Datum: 20.07.2022
