Bemaßung
Verwaltet Einstellungen für Bemaßungen.

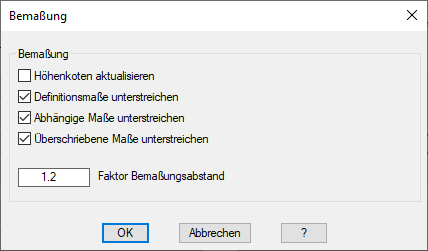

Dialogfeld Bemaßung
db_ath_optionen_dim
Dialogfeldbereich Bemaßung
Höhenkoten aktualisieren
Wenn Sie den Schalter aktivieren, aktualisiert ATHENA die Höhenkoten beim Öffnen einer Zeichnung. Wir empfehlen diese Option, wenn Sie die Höhenkotendatei (ath_hkote.dwg) geändert haben und diese Änderung in vorhandenen Zeichnungen wirken soll.
 | Dieser Schalter wirkt nicht, wenn die Skalierbarkeit (Beschriftungsobjekte) bei Höhenkoten verwendet wird. Sollen skalierbare Höhenkoten aktualisierbar sein, müssen die Höhenkoten in den Definitionszeichnungen als Beschriftungsobjekte definiert werden. Bei solchen Höhenkoten ist die Skalierbarkeit dann nicht mehr abschaltbar! |
Definitionsmaße unterstreichen
Wenn Sie den Schalter deaktivieren, werden Maßzahlen von Bemaßungen, welche mit dem Befehl Abgerissene Bemaßung definieren erzeugt wurden, nicht mehr unterstrichen.
Abhängige Maße unterstreichen
Wenn Sie den Schalter deaktivieren, werden Maßzahlen von Bemaßungen, welche mit dem Befehl Abgerissene Bemaßung setzen erzeugt wurden, nicht mehr unterstrichen.
Überschriebene Maße unterstreichen
Wenn Sie den Schalter deaktivieren, werden Maßzahlen, die überschrieben wurden, nicht mehr unterstrichen.
| Wenn Sie die drei Schalter zur Unterstreichung von Bemaßungen deaktivieren, können unwahre und wahre Maße nicht mehr ohne weiteres unterschieden werden. Wir empfehlen diese Schalter nicht zu deaktivieren! |
Faktor Bemaßungsabstand
Hier bestimmen Sie den Basislinienabstand zwischen automatisch erstellten Bemaßungen.
| Der Abstand ist ein Faktor, der die Maßzahlhöhe und den Abstand der Maßzahl zur Basislinie berücksichtigt: Bemaßungsabstand = Faktor*dimscale*(dimgap*2+dimtxt) |
