Objektbeschriftung ändern
 | Multifunktionsleiste: | Register ATHENA > Gruppe Beschriften > Objektbeschriftung ändern |
Menü: | ATHENA > Bemaßung > Objektbeschriftung ändern | |
Werkzeugkasten: | ATH Bemaßung > Objektbeschriftung ändern | |
Befehlseingabe: | ath_obj_label |
Ändert die Beschriftungstexte von mehreren Objekten gleicher Gruppen (z.B. Beschriftungseigenschaften aller Normprofile, Normschrauben, Folien...).
Auch Beschriftungen von mehreren gewählten Objekten können so aktualisiert werden.
Eingabeaufforderung
Objekt wählen oder [Einstellungen/?]:
Wählen Sie ein Objekt einer Gruppe deren Beschriftungen Sie ändern möchten.
Mit der Option Einstellungen können Sie Beschriftungseinstellungen anpassen.
Mit der Option ? rufen Sie die Hilfe auf.
Sobald Sie ein Objekt gewählt haben, wird das Dialogfeld Beschriftung angezeigt. Hier können Sie die Beschriftungstexte für die Objektgruppe anpassen. Weitere Informationen dazu finden Sie im Abschnitt Beschriftung .
Schließen Sie das Dialogfeld mit OK, nachdem Sie die Beschriftungstexte angepasst haben. Es folgt eine weitere Eingabeaufforderung:
Objekt wählen:
Wählen Sie die Objekte, deren Beschriftungstexte aktualisiert werden sollen.
 | Objekte die nicht zur Gruppe gehören (definiert durch das zuerst gewählte Objekt) werden ignoriert. |
Option Einstellungen
Öffnet das Dialogfeld Objektbeschriftung ändern.
Dialogfeld Objektbeschriftung ändern
db_ath_obj_label
Stabbauteile einbeziehen‘
Wenn Sie eine Stabbaugruppe wählen wird das Dialogfeld Objektbeschriftung ändern geöffnet, wo Sie festlegen können ob Beschriftungstexte für die Baugruppe oder für Bauteile geändert werden sollen.
Wenn Sie eine Stabbaugruppe wählen wird das Dialogfeld Objektbeschriftung ändern geöffnet, wo Sie festlegen können ob Beschriftungstexte für die Baugruppe oder für Bauteile geändert werden sollen.
| Das ist vor allem wichtig für die IFC Ausgabe von 3D-Konstruktionen mittels Export IFC. Da Zusatztexte als IFC-Parameter ausgegeben werden, können Sie zusätzliche Informationen Gebäudemodell transportieren. |
Vorhandene Beschriftungen aktualisieren
Aktualisiert vorhandene Beschriftungen mit den neuen Beschriftungstexten.
Aktualisiert vorhandene Beschriftungen mit den neuen Beschriftungstexten.
Zusatztexte einbeziehen
Berücksichtigt Zusatztexte, beim Aktualisieren der Beschriftungen.
Berücksichtigt Zusatztexte, beim Aktualisieren der Beschriftungen.

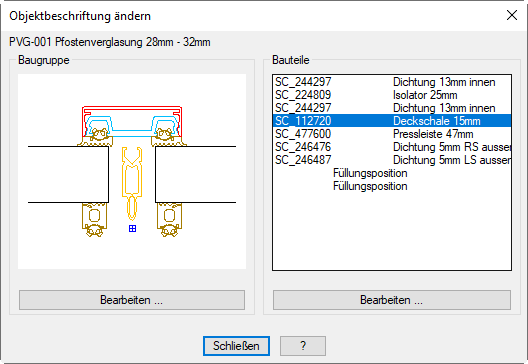

Dialogfeld Objektbeschriftung ändern
db_ath_obj_label_bar
Dialogfeldbereich Baugruppe
Zeigt ein Vorschaubild der Baugruppe.
Bearbeiten
Ändert die Objektbeschriftung für die Baugruppe. Dazu wird das Dialogfeld Objektbeschriftung ändern angezeigt.
Ändert die Objektbeschriftung für die Baugruppe. Dazu wird das Dialogfeld Objektbeschriftung ändern angezeigt.
Dialogfeldbereich Bauteile
Zeigt die in der Baugruppe enthaltenen Bauteile. Wählen Sie hier ein Bauteil aus um dessen Objektbeschriftung zu ändern.
Bearbeiten
Ändert die Objektbeschriftung für das selektierte Bauteil. Dazu wird das Dialogfeld Objektbeschriftung ändern angezeigt.
Ändert die Objektbeschriftung für das selektierte Bauteil. Dazu wird das Dialogfeld Objektbeschriftung ändern angezeigt.
Zuletzt geändertes Datum: 20.07.2022
