Export IFC
 | Multifunktionsleiste: | Nicht vorhanden |
Menü: | Nicht vorhanden | |
Werkzeugkasten: | Nicht vorhanden | |
Befehlseingabe: | ath_ifc_export |
Exportiert ein 3D-Modell in das IFC-Dateiformat.
 | Das Format IFC (Industry Foundation Classes) ist ein internationaler Standard für im Bauwesen gebräuchliche Objekte und wird für den Datenaustausch mit BIM-Software verwendet. |
Wenn Sie den Befehl ausführen wird das Dialogfeld Projekte geöffnet, wo Sie einen Auftrag oder Teilauftrag wählen können. Wenn Sie das Dialogfeld nach der Auftragswahl mit OK schließen können Sie im folgenden Dialogfeld weitere Einstellungen vornehmen um den IFC-Export durchführen zu können.

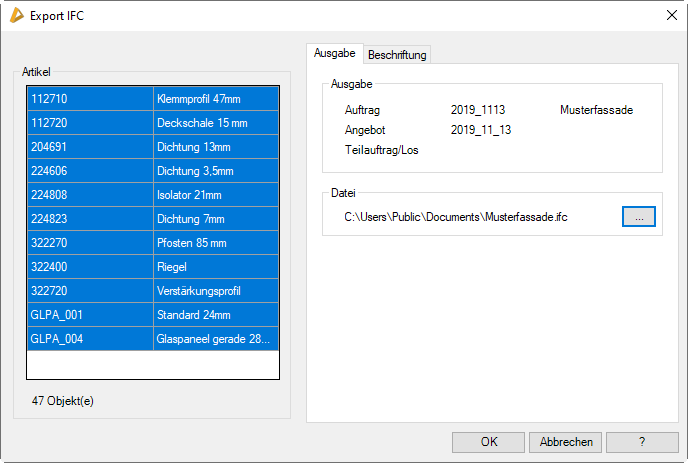

Dialogfeld Export IFC
db_ath_ifc_export
Dialogfeldbereich Artikel
Zeigt alle Artikel, die dem gewählten Auftrag zugeordnet sind. Wählen Sie hier die Artikel aus, die Sie exportieren möchten.
Registerkarte Ausgabe
Im Bereich Ausgabe werden zur Kontrolle die Daten des gewählten Auftrages angezeigt.
Im Bereich Datei wird der Speicherpfad der IFC-Datei angezeigt.
[...]
Ändert den Speicherpfad und den Dateinamen der IFC-Datei. Dazu wird ein Speichern-Dialogfeld angezeigt.

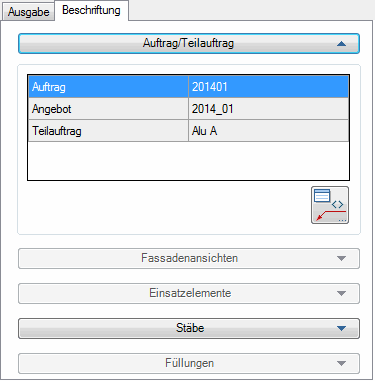

Registerkarte Beschriftung
db_ath_ifc_export_beschriftung
In den einzelnen Aufklappmenüs werden die Beschriftungseinstellungen der jeweiligen Objekte angezeigt.
Schaltfläche Beschriftung
Öffnet das Dialogfeld Beschriftung. Dort können Sie die Einstellungen für die Beschriftungen anpassen. Weitere Informationen dazu finden Sie im Kapitel Beschriftung .
Programmende
Wenn Sie das Dialogfeld mit OK schließen, wird die IFC-Datei im angegebenen Pfad gespeichert. Mit Abbrechen wird das Dialogfeld geschlossen und es wird keine IFC-Datei gespeichert.
Hinweis: Alle erzeugten Daten sind vom Benutzer zu prüfen. Die Firma CAD-PLAN GmbH haftet in keinster Weise für die Ergebnisse dieser Funktion sowie daraus entstehende Fehler und Schäden!
