Führungslinie hinzufügen
 | Multifunktionsleiste: | Register ATHENA > Gruppe Beschriften > Führungslinie hinzufügen |
Menü: | ATHENA > Bemaßung > Führungslinie hinzufügen | |
Werkzeugkasten: | ATH Bemaßung > Führungslinie hinzufügen ATHENA Bemaßung > Führungslinie hinzufügen | |
Befehlseingabe: | ath_ldr_add |
Fügt zu einer Führung weitere Führungslinien hinzu. Führungslinien können auch bei Führungsbeschriftungen ohne Führungslinie ergänzt werden.
Wenn Sie den Befehl ausführen folgt:
Eingabeaufforderung
Beschriftung wählen oder [?]:
Wählen Sie die Beschriftung, bei der Sie eine weitere Führungslinie ergänzen möchten.
Nächsten Punkt angeben oder [Zurück/?]:
Bestimmen Sie den nächsten Punkt der Führungslinie.
Nächsten Punkt angeben oder [Zurück/?]:
Geben Sie einen weiteren Punkt an, um einen Knickpunkt zu erstellen oder drücken Sie die Eingabetaste um den Befehl zu beenden.
Wenn Sie unmittelbar nach der ersten Punktabfrage die Eingabetaste drücken, wird an dieser Stelle die Pfeilspitze der sekundären Führungslinie erstellt.
Mit der Option Zurück, können Sie die letzte Eingabe rückgängig machen. Die Eingabeaufforderung wird wiederholt.
Mit der Option ? rufen Sie die Hilfe auf.
 | Die sekundären Führungslinien sind nicht mit der ursprünglichen primären Führung verbunden, jedoch so verknüpft, dass Maßstabsänderungen, usw. angepasst werden. Demzufolge können Sie zum Editieren einer Führung sowohl die primäre Führung als auch eine sekundäre Führungslinie doppelklicken. |
Symbol positionieren:
Geben Sie die neue Position der Beschriftung an. Die Pfeilspitze der Führungslinie wird am vorherigen Basispunkt der Beschriftung platziert.
Diese Abfrage erscheint, wenn Sie eine Beschriftung ohne Führungslinie wählen.
ath_ldr_add

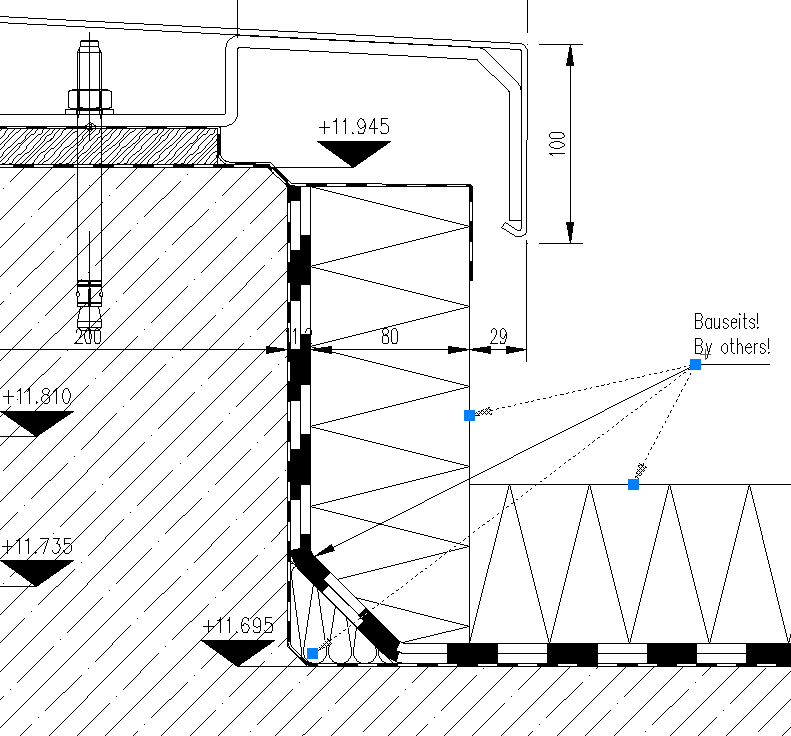

Abb. 8.14: Sekundäre Führungslinien
| Bei Skalierbaren Führungen werden die Führungslinien immer für alle Maßstäbe hinzugefügt, können aber nachträglich in verschiedenen Maßstäben unterschiedlich ausgerichtet werden. Infos zu Skalierbarkeit finden Sie im Abschnitt Skalierbarkeit (Beschriftungsobjekte) . |
Zugehörige Befehle:
• Führung
