Hilfslinie versetzen
 | Multifunktionsleiste: | Register ATHENA > Gruppe Zeichnungshilfen > Hilfslinie versetzen |
Menü: | ATHENA > Zeichnungshilfen > Hilfslinie versetzen | |
Werkzeugkasten: | ATH Zeichnungshilfen und ATHENA Hilfslinien | |
Befehlseingabe: | ath_hivz |
Mit diesem Befehl erzeugen Sie eine oder mehrere Hilfslinien, im festgelegten Abstand parallel zu einem ausgewählten Objekt.
ath_hivz

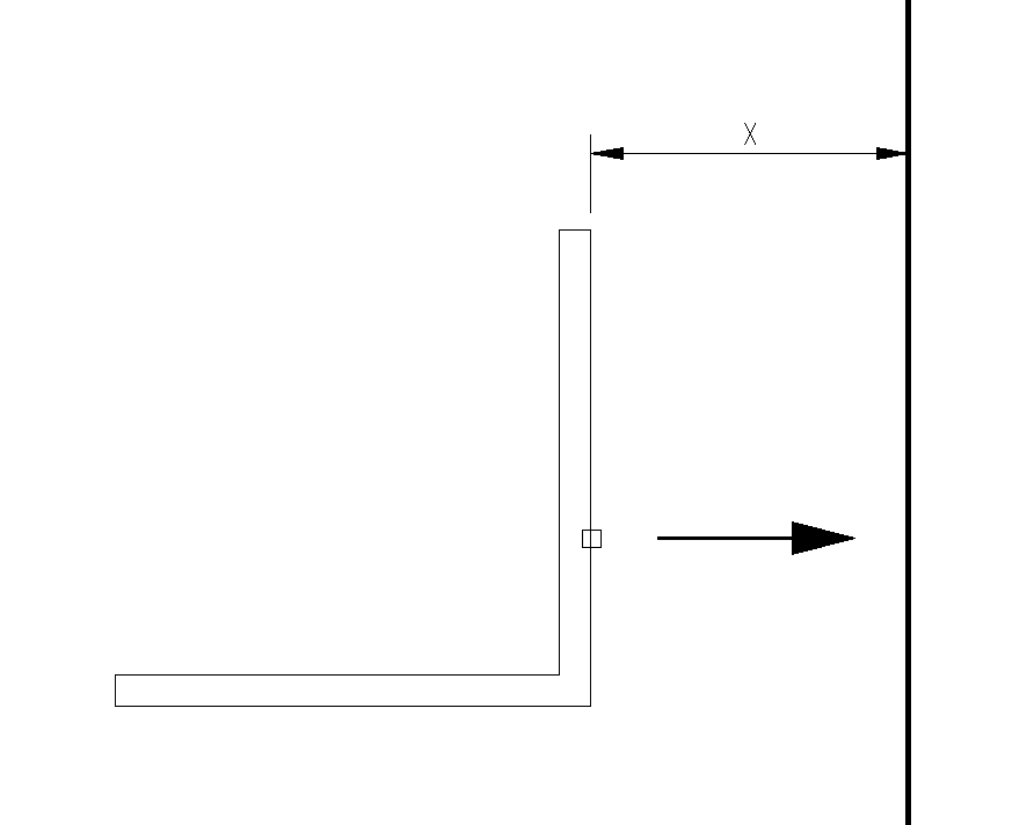

Abb. 10.1: Hilfslinie versetzen
Eingabeaufforderung
Abstand angeben oder [Mehrfach/Zwischenräume/?] <5>:
Bestimmen Sie den Abstand der Hilfslinie vom Objekt durch Zeigen mit der Maus oder durch Eingabe einer Länge.
Mit der Option Mehrfach, können Sie mehrere Hilfslinien versetzen.
Mit der Option Mehrfach, können Sie mehrere Hilfslinien versetzen.
Mit der Option Zwischenräume, können Sie mehrere Hilfslinien versetzen.
Mit der Option ? rufen Sie die Hilfe auf.
Option Mehrfach
Abstände angeben oder [Zwischenräume/?] <5, 7, 9, 15>:
Geben Sie die absoluten Abstände der Hilfslinien ein. Verwenden Sie jeweils ein Komma um die Abstandswerte zu trennen.
Polylinie oder Linie wählen oder [?]:
Wählen Sie das Linienobjekt von dem Sie die Hilfslinien versetzen möchten. Sie können eine Polylinie, Linie, Xline, Ray oder eine Kante eines 3D-Körpers wählen. Die Objekte können auch Bestandteil eines Blockes sein.
Seite der Hilfslinie angeben oder [?]:
Bestimmen Sie auf welcher Seite des gewählten Objektes die Hilfslinien erstellt werden sollen.
Die letzten beiden Eingabeaufforderungen werden wiederholt. Drücken Sie die Eingabetaste um den Befehl zu beenden.
Option Zwischenräume
Zwischenräume angeben oder [Mehrfach/?] <5, 7, 9, 15>:
Geben Sie die relativen Abstände der Hilfslinien zueinander ein. Verwenden Sie jeweils ein Komma um die Abstandswerte zu trennen.
Polylinie oder Linie wählen oder [?]:
Wählen Sie das Linienobjekt von dem Sie die Hilfslinien versetzen möchten. Sie können eine Polylinie, Linie, Xline, Ray oder eine Kante eines 3D-Körpers wählen. Die Objekte können auch Bestandteil eines Blockes sein.
Seite der Hilfslinie angeben oder [?]:
Bestimmen Sie auf welcher Seite des gewählten Objektes die Hilfslinien erstellt werden sollen.
Die letzten beiden Eingabeaufforderungen werden wiederholt. Drücken Sie die Eingabetaste um den Befehl zu beenden.
Anmerkungen
• Hilfslinien sind unendliche Linien (Objekttyp XLINE). Weitere Informationen zu Xlines finden Sie in Ihrer AutoCAD Dokumentation.
• Für Hilfslinien verwendet ATHENA einen eigenen Systemlayer (standardmäßig ATH AUX). Verwenden Sie das Dialogfeld Systemlayer um die Layereigenschaften an eigene Bedürfnisse anzupassen.
Zugehörige Befehle
