Objekte verdecken
 | Multifunktionsleiste: | Register ATHENA > Gruppe Ändern > Objekte verdecken |
Menü: | ATHENA > Ändern > Objekte verdecken | |
Werkzeugkasten: | ATH Ändern und ATHENA Ändern | |
Befehlseingabe: | ath_hide |
Mit diesem Befehl können Sie ATHENA-Objekte veranlassen andere ATHENA-Objekte zu verdecken. Sie können somit beispielsweise Verschraubungen besser darstellen.
ath_hide

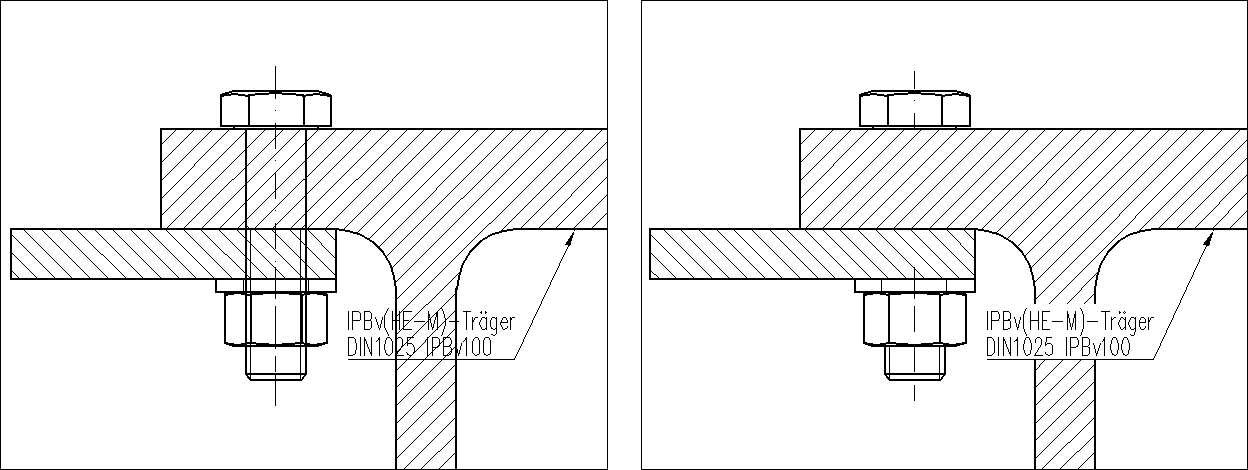

Abb. 9.6: Verschraubung sichtbar und verdeckt
Eingabeaufforderung
Objekte wählen, die andere verdecken sollen
Objekte wählen:
Wählen Sie Objekte, die andere Objekte überdecken sollen.
x Objekt(e) gefunden
Die Anzahl der gewählten Objekte wird angezeigt. Diese Eingabeaufforderung wird wiederholt. Drücken Sie die Eingabetaste um die Objektwahl zu beenden.
Objekte wählen, die verdeckt werden sollen
Objekte wählen:
Wählen Sie Objekte, die überdeckt werden sollen.
Anmerkungen
• Alle mit Teile beschriften erzeugten Führungen, verdecken automatisch die beschrifteten Teile.
• Sie können Verdeckungen mit dem Befehl Objektverdeckung aufheben rückgängig machen.
• Mit dem Befehl Verdeckungsmodus können Sie die Anzeige der Umrisskanten steuern.
Zuletzt geändertes Datum: 20.07.2022
