Verdeckungsmodus
 | Multifunktionsleiste: | Register ATHENA > Gruppe Ändern > Verdeckungsmodus |
Menü: | ATHENA > Ändern > Verdeckungsmodus | |
Werkzeugkasten: | ATH Ändern | |
Befehlseingabe: | ath_hide_mode |
Steuert die Anzeige von Umrisskanten bei verdecken Objekten.
Wenn Sie Bereiche von Objekten verdecken (z.B. das Gewinde einer Schraube, welche in einem Stahlflach steckt), können Sie steuern ob die Umrisskanten des Objektes als verdeckte Linien dargestellt werden oder nicht.
Wenn Sie den Befehl aufrufen folgt:
Eingabeaufforderung
Verdeckte Umrisskanten darstellen [Ja/Nein/?] <Nein>:
Wählen Sie die Option Ja um die Darstellung der Umrisskanten zu aktivieren.
Wählen Sie die Option Nein um die Darstellung der Umrisskanten zu deaktivieren.
Mit der Option ? rufen Sie die Hilfe auf.
Mit der Option ? rufen Sie die Hilfe auf.
Objekte wählen:
Wählen Sie die verdeckten Objekte deren Verdeckungsmodus geändert werden soll.
 | Der Verdeckungsmodus wird als Vorgabe für weitere Objektverdeckungen gespeichert. |

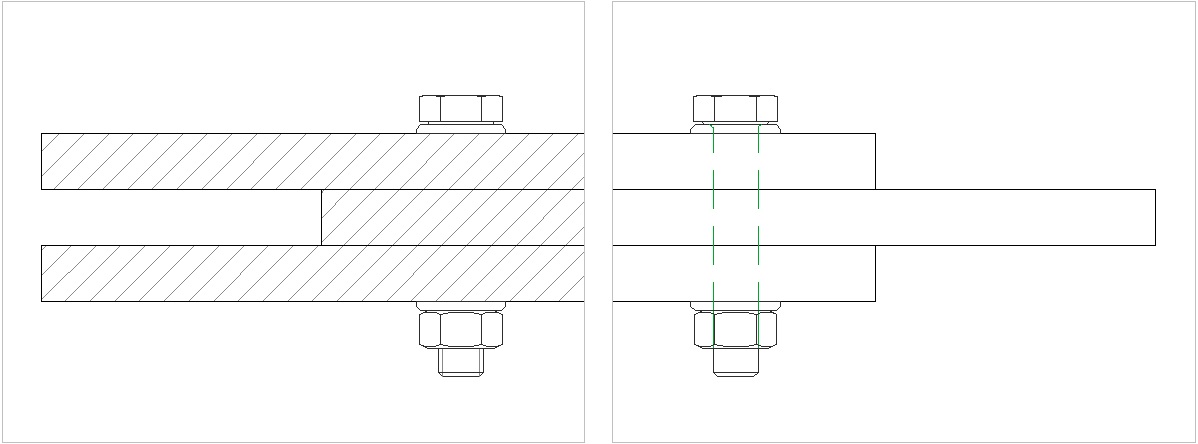

Abb. 9.7: Verdeckungsmodi: links Aus, rechts Ein
