Exportiert Stäbe eines Projektes in das eluCad Format. Dieser Exportfunktion erzeugt eine *.3decw Datei und eine *.sat Datei pro Stab.

Während die *.sat Datei die reine Geometrie enthält, beinhaltet die *.3decw Datei fertigungsrelevante Informationen.

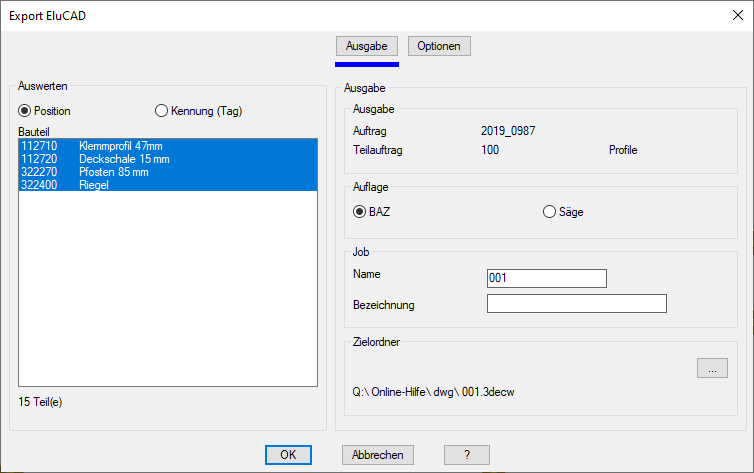

Wenn Sie den Befehl ausführen wird das Dialogfeld Projekte angezeigt. Wählen Sie hier den Auftrag, in dem die Stäbe enthalten sind, die Sie in das eluCad-Format exportieren möchten und schließen Sie das Dialogfeld mit OK. Es folgt das Dialogfeld Export eluCad:

Zeigt die Positionen des Auftrages in der Bauteilliste.

Zeigt die gekennzeichneten Typen in der Bauteilliste.

Zeigt die verfügbaren Bauteile oder Typen des Auftrages. Wählen Sie hier die Profile, die sie in das eluCad-Format exportieren möchten. Unterhalb der Liste wird die Summe der gewählten Profile angezeigt.

Zeigt die Daten des gewählten Auftrages.

Verwendet die im Stabbaugruppe bearbeiten (erweitert) definierte Auflage für das Bearbeitungszentrum um die gewählten Profile in der eluCad Ausgabe zu orientieren.

Verwendet die im Stabbaugruppe bearbeiten (erweitert) definierte Auflage für die Säge um die gewählten Profile in der eluCad Ausgabe zu orientieren.

Definiert den Namen der *.3decw Datei.

Definiert die Bezeichnung, die zusätzlich zu den Auftragsdaten in den Infobereich innerhalb der *.3decw Datei geschrieben wird.

Definiert den Ordner, in dem die *.3decw Datei gespeichert wird. Wenn Sie den Button [...] anklicken wird dazu das Dialogfeld Ordner suchen angezeigt.

Definiert Länge in der die Profile angeliefert werden. Die Lieferlänge wird für jeden Stab in die *.3decw Datei eingetragen.

Wenn Sie das Dialogfeld mit OK beenden wird eine *.3decw Datei sowie eine *.sat Datei pro Stab im angegebenen Ordner gespeichert. Mit Abbrechen wird das Dialogfeld beendet und die Einstellungen werden verworfen.
