Zuordnung Attribute
In diesem Dialogfeld können Sie festlegen, wie die Attribute des Plankopfes und Planrahmens der Werkstattzeichnung ausgefüllt werden sollen. Sie können den Attributen feste Werte aus einer Liste zuweisen (z.B. Auftragsnummer, Dateiname, usw.) oder frei definierte Texte (z.B. Stabkarte Pfosten, A. Müller, usw.).

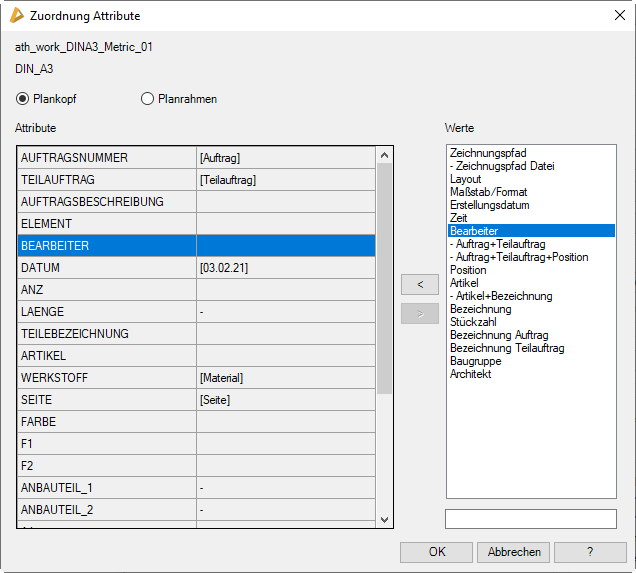

Dialogfeld Zuordnung Attribute
db_ath_st3d_bar_draw_attributes
Plankopf
Listet die Attribute des Plankopfes auf.
Planrahmen
Listet die Attribute des Planrahmens auf.
 | Die Attribute werden aus den Plankopf bzw. dem Schriftfeld der Vorlage ausgelesen. Planköpfe und Schriftfelder müssen in der Vorlagenzeichnung als Blöcke mit Attributen definiert worden sein. Bei der Blockdefinition müssen bestimmte Vorgaben eingehalten werden. Nähere Informationen dazu finden Sie in den Kapiteln Planrahmen einfügen und Plankopf ausfüllen . |
Attribute
Zeigt die Attribute an, die im Plankopf bzw. Planrahmen definiert sind. Hier markieren Sie das Attribut, dem Sie einen Wert zuordnen möchten.
Werte
Zeigt die verfügbaren Werte an, die sie den Attributen zuordnen können. Hier markieren den Wert, den Sie dem Attribut zuordnen möchten.
Unterhalb der Werteliste befindet sich ein Eingabefeld, in das Sie beliebige Texte schreiben können um diese den Attributen zuzuordnen.
<
Ordnet den markierten Wert bzw. den freien Text dem markierten Attribut zu.
>
Entfernt den Wert bzw. Text, der dem Attribut zugeordnet wurde.
Zuletzt geändertes Datum: 25.07.2022
