Parameter Baugruppe
Wenn Sie Baugruppen mit Varianten in der Zeichnung verwenden möchten, wird das Dialogfeld Parameter Baugruppe angezeigt. Hier können Sie die Variante der Baugruppe einstellen, die Sie verwenden wollen.

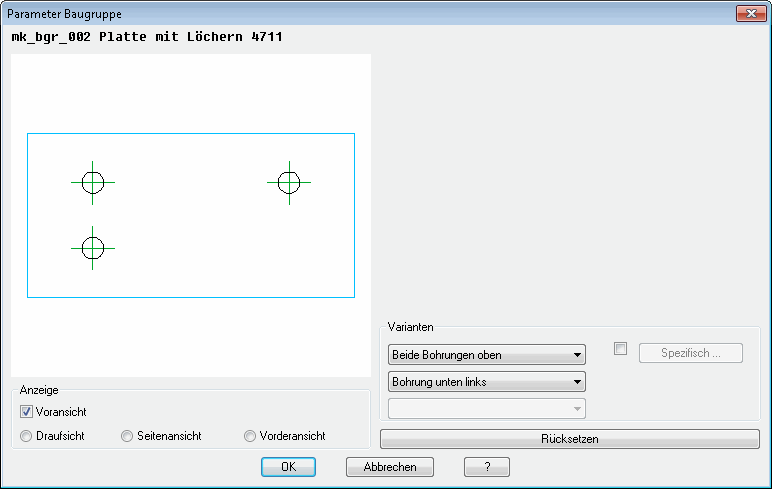

Dialogfeld Parameter Baugruppe
db_ath_bgr_parm
Das Dialogfeld enthält auf der linken Seite eine Voransicht auf das aktuelle Teil. Wenn Sie die Variante ändern, wird dies unmittelbar angezeigt.
Dialogfeldbereich Anzeige
Voransicht
Bestimmt ob eine Voransicht der Baugruppe im Dialogfeld angezeigt wird oder nicht.
Draufsicht
Zeigt die Draufsicht der Baugruppe in der Voransicht.
Seitenansicht
Zeigt die Seitenansicht der Baugruppe in der Voransicht.
Vorderansicht
Zeigt die Vorderansicht der Baugruppe in der Voransicht.
 | Die Einstellungen der Voransicht haben keine Auswirkungen auf das Einfügen der Baugruppe in die Zeichnung! |
Dialogfeldbereich Varianten
Mit Hilfe von maximal drei Auswahlmenüs können Sie die Variante wählen, mit der Sie die Baugruppe in die Zeichnung einfügen möchten.
| Die Anzahl der aktiven Auswahlmenüs ist abhängig von der Anzahl der definierten Varianten der Baugruppe. |
Spezifisch
Bestimmt die Baugruppenvarianten durch Einstellung von Schaltern. Dies erfolgt im Dialogfeld Schalterbelegung.
Rücksetzen
Aktiviert den Definitionszustand der Baugruppe.
