Griffoptionen
Wenn Sie den Cursor über einen Griff bewegen, wird ein Kontextmenü mit weiteren Editierfunktionen analog zu AutoCAD Polylinien eingeblendet.
gripedit_context

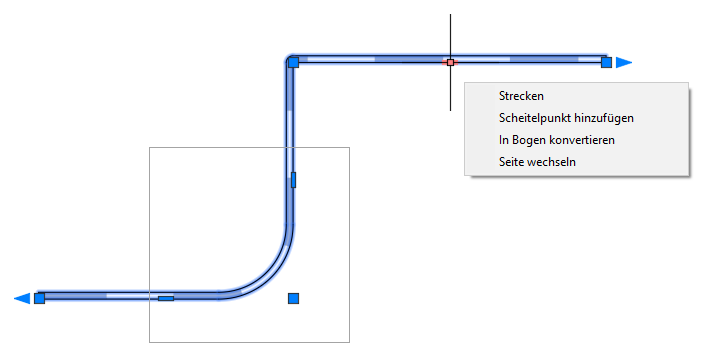

Abb. 1.6: Griffbearbeitung Kontextmenü
Funktionen des Kontextmenüs:
Strecken (Scheitelpunkt strecken)
Verlängert oder verkürzt das Objekt oder Segment in eine bestimmte Richtung.
Scheitelpunkt hinzufügen
Fügt einen zusätzlichen Scheitelpunkt (Griff) hinzu. Der hinzugefügte Griff ist aktiv, so dass Sie diesen unmittelbar an die gewünschte Stelle strecken können.
Scheitelpunkt entfernen
Entfernt einen Scheitelpunkt. Einzelne angrenzende Segmente werden entfernt. Benachbarte Segmente werden durch ein neues Segment ersetzt.
In Bogen konvertieren
Konvertiert ein linienförmiges in ein bogenförmiges Segment.
In Linie konvertieren
Konvertiert ein bogenförmiges in ein linienförmiges Segment.
Seite wechseln
Ändert die Seite auf der sich das Material befindet (beispielsweise die Wandstärke bei Blechquerschnitten).
Führungslinie hinzufügen
Fügt eine Führungslinie hinzu. Diese Option ist nur bei Beschriftungen (Führung, Teile beschriften, usw.) verfügbar.
