Upgrade APOLLON 2023.1 – zusätzliche Funktionalität und Konnektivität

Weiter geht’s mit der Entwicklung von APOLLON! Zusätzliche Funktionalität für die Erzeugung von Profilkonturen oder die neue Möglichkeit, Mehrfeld-Elemente zu übertragen, sorgen für ein zügigeres Arbeiten.

Konnektivität steht diesmal ganz oben, im Besonderen ist der Austausch von Profilen und Elementen mit Logikal wesentlich ausgeweitet worden und eine Schnittstelle zu ERPlus ist hinzugekommen.

Blockeditor (erweiterte 2D Unterstützung)

Mit dem neuen APOLLON Blockeditor wird die Erstellung und Bearbeitung von Profilkonturen nun viel einfacher und intuitiver. Anstatt sich mühsam eine Zuschnittskontur aus einzelnen Linien zusammenzusetzen, können Sie jetzt mit einem einzigen Schritt eine geschlossene Kontur generieren, indem Sie einfach eine Profilkante auswählen.

Im Blockeditor gibt es verschiedene Umschaltfunktionen, mit denen Sie eine Kontur als Zuschnitts-, Klinkungs- oder Hilfskontur kennzeichnen können. Außerdem haben Sie die Möglichkeit, jede Kontur auf sichtbar oder unsichtbar zu schalten, um die Übersichtlichkeit zu erhöhen. Eine Funktionalität die der reine Inventor gar nicht bietet.

Alles in allem bietet der APOLLON Blockeditor eine deutliche Verbesserung bei der Erzeugung und Bearbeitung von Profilkonturen, die viel Zeit und Mühe spart und Ihnen dabei hilft, Ihre Arbeit effizienter zu erledigen.

Fassade

Mit dem APOLLON-Befehl “Fassade” können Sie ab sofort nicht nur einfache Elemente, sondern auch Mehrfeld-Elemente übertragen. Ähnlich wie bei den einflächigen Elementen wählen Sie eine Ausgangsgeometrie und übertragen diese auf beliebig viele weitere Elemente. Dabei profitieren Sie von einer bequemen Selektion der Füllungen und einer Abfrage der Innen- und Außenprofile. Besonders praktisch: Sind alle Außenprofile identisch, werden diese automatisch übernommen. Mit APOLLON wird das Arbeiten an Ihrem Projekt noch effizienter und einfacher!

Freie Ausrichtung

Eine großartige Ergänzung zum Befehl zur freien Ausrichtung von Profilen ist nun verfügbar! Diese neue Option ermöglicht es Ihnen, ein Profil an einer angrenzenden Fläche auszurichten und zu rotieren. Dadurch erhält das Profil einen festen Bezug zur Fläche und bleibt bei Änderungen am Gerüst einbezogen, wie zum Beispiel Änderungen an den Flächenwinkeln. Wenn Sie die Ausrichtung umkehren möchten, können Sie dies einfach über die neue Combo-Box tun und das Profil wieder auf die Winkelhalbierende zurücksetzen. Diese Verbesserung wird Ihnen helfen, Ihre Arbeit noch effizienter und präziser zu gestalten, und wir sind sicher, dass Sie begeistert sein werden!

Füllung

Den Füllungen können Sie jetzt pro Schicht einen separaten Einstand zuweisen und so Stufengläser erzeugen, z. B. für Glasdachränder oder Ganzglasecken.

Außerdem können Füllungen nun aus beliebig vielen Schichten bestehen und lassen sich in einer Datenbank abspeichern, so wie Sie es von den Halbzeugen kennen. Das erlaubt Ihnen eine komfortable Verwaltung Ihrer Projektgläser.

Schnittstelle zu ERPlus

APOLLON hat nun eine Schnittstelle zu ERPlus von T.A.Project erhalten, über die Materialanforderungen übertragen und Artikelnummern abgeglichen werden.

Logikal

Die neueste Version von APOLLON bietet nun eine nahtlose Konnektivität mit Logikal. Hierdurch profitieren Sie von einer Vielzahl an Funktionen, die es Ihnen ermöglichen, Logikal-Profile und -Elemente in APOLLON zu nutzen.

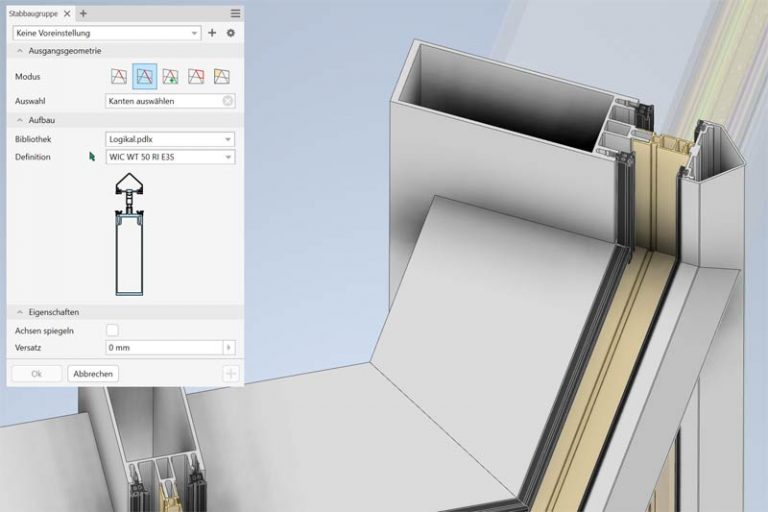

Über den APOLLON-Befehl “Stabbaugruppe” können Sie nun einfach Profilkombinationen aus Logikal einfügen, entweder als Einzelprofil oder als komplette Fassaden-Stabbaugruppe. Die übernommenen Profile werden automatisch in einer APOLLON-Datenbank, dem “Logikal-Profile-Inhaltscenter”, abgespeichert und stehen so bei Wiederverwendung direkt zur Verfügung, ohne dass Sie erneut auf Logikal zugreifen müssen.

Sie können diese Profile in APOLLON ganz nach Ihren individuellen Bedürfnissen zuschneiden und anpassen. Außerdem lassen sich in Logikal definierte Elemente nun problemlos mit APOLLON-Baugruppen verknüpfen und an beliebiger Stelle einfügen. Hierfür gibt es den neuen Befehl “Logikal-Element zuweisen”, mit dem Sie die Elemente an bestimmten Flächen fixieren können.

Auch die Übertragung von Elementen aus APOLLON zu Logikal ist einfach und intuitiv. Mit dem Befehl “Fassade” können Sie Elemente an ein Logikal-Projekt übergeben. Hierfür stellen Sie einfach eine Verbindung her, erhalten einen Vorschlag für die nächste freie Position und die Stückzahl und wählen dann das gewünschte Element aus. Eine individuelle Bezeichnung ist ebenfalls möglich. Das Element wird automatisch in Logikal definiert und an APOLLON zurückgegeben.

Und das Beste zum Schluss: Verwendete Logikal-Elemente und -Profile in einem APOLLON-Modell bleiben immer mit dem Logikal-Projekt verbunden. Änderungen in Logikal werden automatisch von APOLLON übernommen. Somit haben Sie stets die Gewissheit, dass Ihr Modell auf dem neuesten Stand ist.

Weitere Neuerungen

  • Optimierte Schnittpunktanalyse
  • Auswahl vorhandener Stabbaugruppen zur direkten Verlegung
  • Erweiterte Sichtbarkeitsfilter im Ribbon
  • Zusätzliche Auswahlmöglichkeiten bei den vorhandenen Sichtbarkeitsfiltern
  • Zusatzinformation bei Stäben, in welcher Datenbank sie gespeichert sind
  • Erneute Verwendung bereits angewendeter Definitionen durch Auswahl von Stäben oder Füllungen aus einem geöffneten Modell
