WBlock Text Rahmen
 | Multifunktionsleiste: | Register ATHENA > Gruppe Extras > WBlock Text Rahmen |
Menü: | ATHENA > Block > WBlock Text Rahmen | |
Werkzeugkasten: | ATH Block > WBlock Text Rahmen ATHENA Block > WBlock Text Rahmen | |
Befehlseingabe: | ath_xblk |
Mit diesem Befehl speichern Sie einen WBlock im aktuellen Ordner mit dem Ziel diesen später als XRef in andere Zeichnungen einzufügen. Der Name des WBlocks wird durch anklicken eines Textes vergeben. Die Objektwahl erfolgt durch anklicken einer umschließenden Polylinie.
Eingabeaufforderung
Text für Dateiname wählen oder [?]:
Klicken Sie den Text an, den Sie als Dateinamen verwenden möchten.
Mit der Option ? rufen Sie die Hilfe auf.
Einfügebasispunkt angeben oder [Wählen/?] <Wählen>:
Bestimmen Sie den Basispunkt mit der Maus oder durch Eingabe von Koordinaten.
Mit der Option Wählen können Sie einen vorhandenen AutoCAD Punkt als Basispunkt wählen.
Option Wählen
Punkt wählen oder [Punkt/?] <Punkt>:
Klicken Sie einen vorhandenen AutoCAD Punkt an.
Mit der Option Punkt können Sie einen Einfügebasispunkt bestimmen.
Polylinie um Objekte wählen oder [?]:
Klicken Sie die Polylinie an, welche die Objekte umschließt.
WBLOCK XXXXX mit X Objekten erzeugt.
Anmerkungen
• Der Einfügepunkt und die umschließende Polylinie werden für den WBlock gespeichert, so dass Sie beim erneuten Erzeugen desselben nur noch den Text als Dateinamen anklicken müssen. Achtung: Der WBlock wird ohne Warnung überschrieben.
• Weitere Informationen zu den Themen Erstellen von Zeichnungsdateien und zu XRefs und deren Verwendung finden Sie in Ihrer AutoCAD Dokumentation.
ath_xblk

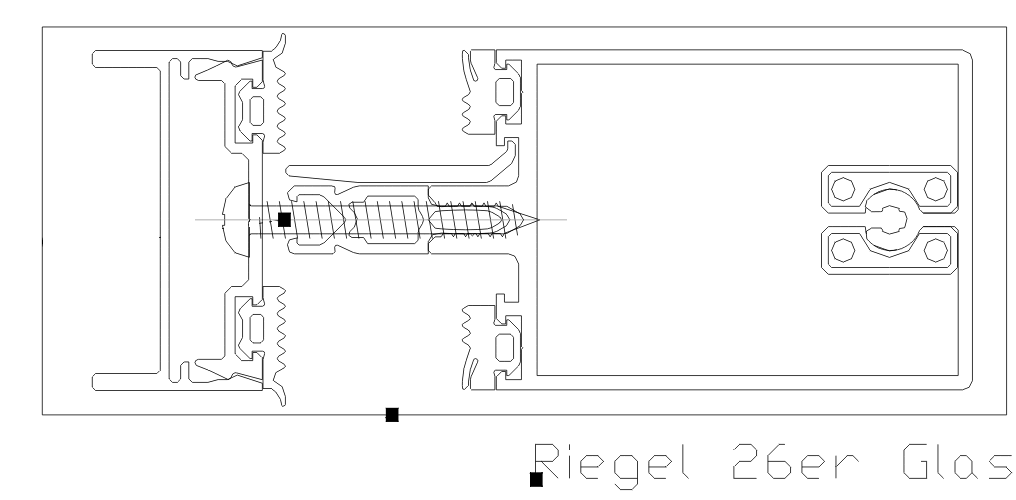

Abb. 12.3: WBlock Text Rahmen
