BKS Objekt

Multifunktionsleiste:
Register ATHENA Modellieren > Gruppe Orientierung > BKS Objekt
Menü:
Modellieren > Anwenden > BKS Objekt
Werkzeugkasten:
ATH Anwenden > BKS Objekt
Befehlseingabe:
ath_st3d_ucs
Mit diesem Befehl definieren Sie ein neues Koordinatensystem, indem Sie ein ATHENA 3D-Objekt (Stab oder Füllung) oder auch eine Linie wählen. Sie erhalten danach weitere Optionen um das BKS auszurichten.
Eingabeaufforderung
Objekt wählen oder [Ursprung/?]:
Wählen Sie ein Objekt mit der Maus um ein neues Koordinatensystem zu definieren.
Wählen Sie die Option Ursprung um den Koordinatenursprung zu verschieben.
Mit der Option ? rufen Sie die Hilfe auf.
Kante für Fläche wählen oder [Spiegeln/Drehen/Ursprung/Zurück/?]:
Wählen Sie eine Kante um die Fläche der X-Y-Ebene zu definieren oder wählen Sie eine Option.
Wählen Sie die Option Zurück um die vorherige Eingabeaufforderung zu wiederholen.
Objekt für Flächenmittel wählen oder [Spiegeln/Drehen/Ursprung/Zurück/?]:
Wählen Sie ein Objekt um das Flächenmittel zu bestimmen. ATHENA bestimmt das Flächenmittel aus den Flächen, die sich durch die gewählten Kanten ergeben.
BKS [Spiegeln/Drehen/Ursprung/Zurück/?]:
Wählen Sie die Option Spiegeln um das BKS zu spiegeln (siehe Abbildung BKS spiegeln).
Wählen Sie die Option Drehen um das BKS zu drehen (siehe Abbildung BKS drehen).
Option Spiegeln
ath_st3d_ucs_mirror
Abb. 17.1: BKS spiegeln

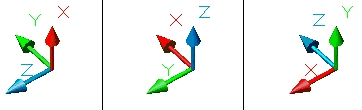

Option Drehen
ath_st3d_ucs_rotate
Abb. 17.2: BKS drehen
Option Ursprung
Ursprungspunkt angeben oder [?]:
Bestimmen Sie einen Punkt um den Ursprung des BKS zu verschieben. Die Richtung der Achsen wird dadurch nicht verändert.
