Profil kappen
 | Multifunktionsleiste: | Register ATHENA Modellieren > Gruppe Ändern > Stab kappen |
Menü: | Modellieren > Anwenden > Profil kappen | |
Werkzeugkasten: | ATH Anwenden > Profil kappen | |
Befehlseingabe: | ath_st3d_slice |
Mit diesem Befehl können Sie Stäbe oder Stabprojektionen an einer Ebene kappen, die Sie durch Angabe von drei Punkten definieren müssen. Durch das Kappen wird das kürzere Ende des Stabes abgeschnitten.
 | Die Kappebene hängt fest am Stab. |
Eingabeaufforderung
Stab zum Kappen wählen:
Klicken Sie den zu kappenden Stab mit der Maus an.
Kappebene [Hinzufügen/Kürzen/eXit/?] <Hinzufügen>:
Wählen Sie die Option Hinzufügen um eine neue Kappebene zu erzeugen.
Wählen Sie die Option eXit um den Befehl zu beenden.
Mit der Option ? rufen Sie die Hilfe auf.
Option Hinzufügen
Ersten Punkt für Kappebene angeben oder [Zurück/?]:
Bestimmen Sie den ersten Punkt der Ebene, an der Sie den Stab kappen möchten.
Wählen Sie die Option Zurück um die vorhergehende Eingabeaufforderung zu wiederholen.
Zweiten Punkt für Kappebene angeben oder [Zurück/?]:
Bestimmen Sie den zweiten Punkt der Ebene, an der Sie den Stab kappen möchten.
Dritten Punkt für Kappebene angeben oder [Zurück/Ansicht/?]:
Bestimmen Sie den dritten Punkt der Ebene, an der Sie den Stab kappen möchten. Mit diesem dritten Punkt ist die Kappebene definiert. Nun startet ATHENA das Dialogfeld Zuschnitt.
Wählen Sie die Option Ansicht, wenn die Kappebene rechtwinklig zur aktuellen Ansicht sein soll.
Option Kürzen
Stabende angeben oder [Zurück/?]:
Klicken Sie die zu verkürzende Seite der Stabbaugruppe mit der Maus an.
Abstand angeben oder [Zurück/?] <1>:
Geben Sie den Abstand für die Verkürzung an (ein negativer Wert verlängert die Stabbaugruppe). Nun startet ATHENA das Dialogfeld Zuschnitt.

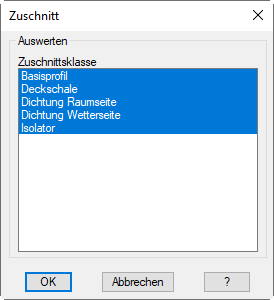

Dialogfeld Zuschnitt
db_ath_st3d_slice
In diesem Dialogfeld klicken Sie die Bauteile des Stabes an, die ATHENA kappen soll. Mit gedrückter STRG- oder Umschalt-Taste (Windows Standard) können Sie mehrere Bauteile anklicken.
Optionen, wenn Sie für einen Stab bereits eine oder mehrere Kappebenen definiert haben.
Zuschnitt XXX
ATHENA zeigt den Namen des aktuellen Zuschnittes.
Kappebene [Hinzufügen/ Kürzen/ Zuschnitt/ Entfernen /Nächste/ Vorherige/ Umkehren/ eXit/ ?] <Hinzufügen>:
Wählen Sie die Option Hinzufügen um eine neue Kappebene zu erzeugen.
Wählen Sie die Option Zuschnitt um das Dialogfeld Zuschnitt zu öffnen um die gekappten Bauteile zu ändern.
Wählen Sie die Option Entfernen um eine Kappebene zu entfernen.
Wählen Sie die Option Nächste oder Vorherige um die nächste oder vorherige Kappebene anzuzeigen. Die aktuelle Kappebene kennzeichnet ATHENA am Stab mit einem Symbol, wie in der Abbildung Markierung der Kappebene dargestellt.
Option Umkehren
Kehrt die Zuschnittsrichtung um.
| Diese Option ist nur bei mehreren Zuschnitten an einem Stabende verfügbar. |
ath_st3d_slice

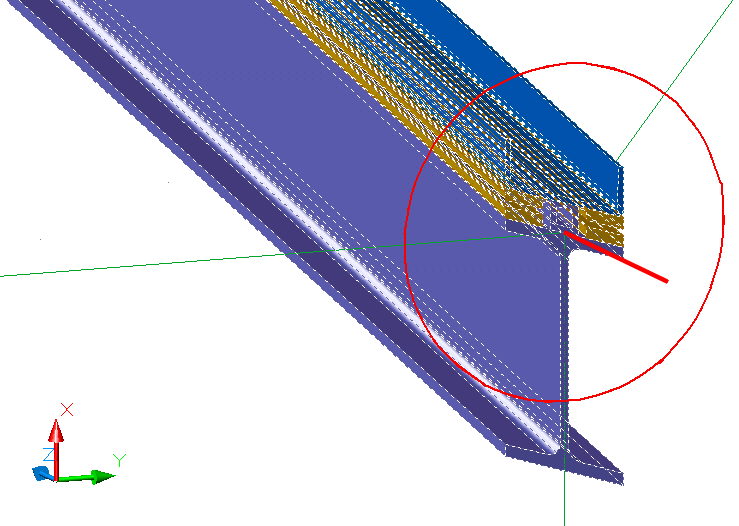

Abb. 17.7: Markierung der Kappebene
