Stab isolieren
 | Multifunktionsleiste: | Register ATHENA Modellieren > Gruppe Ausgabe > Stab isolieren |
Menü: | Modellieren > Auswerten > Stab isolieren | |
Werkzeugkasten: | ATH Auswerten > Stab isolieren | |
Befehlseingabe: | ath_st3d_solid |
Mit dieser Routine können Sie einen oder mehrere Stäbe aus einer Konstruktion herauslösen. Die Stäbe werden mit ihren Zuschnittseigenschaften in Solids umgewandelt und im aktuellen Koordinatensystem eingefügt.
 | Unabhängig von den eingestellten Darstellungsmodi, werden die Stäbe immer in der vollständige Darstellung isoliert. Ein vorheriges ändern des Darstellungsmodus ist also nicht nötig. |
Eingabeaufforderung
3D-Stab wählen oder [?]:
Wählen Sie den zu isolierenden Stab aus.
Mit der Option ? rufen Sie die Hilfe auf.
Zusätzlichen Stab wählen oder [?]:
Wählen Sie einen weiteren zu isolierenden Stab. Diese Eingabeaufforderung wird wiederholt, bis Sie die Objektwahl durch Drücken der Eingabetaste oder Rechtsklick beenden.
Nach der Objektwahl wird das Dialogfeld Stab separieren geöffnet, wo Sie die Bauteile wählen können die aus der Konstruktion herausgelöst werden sollen.

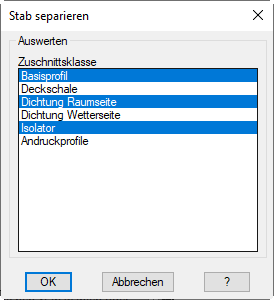

Dialogfeld Stab separieren
db_ath_st3d_solid
Wählen Sie die Bauteile, die Sie isolieren möchten und klicken Sie OK um sie in die aktuelle Zeichnung einzufügen. Das Dialogfeld wird geschlossen und es erscheint folgende Eingabeaufforderung:
Eingabeaufforderung
Einfügepunkt angeben:
Bestimmen Sie den Einfügepunkt des Stabes.
Drehwinkel angeben <0>:
Bestimmen Sie den Drehwinkel des Stabes.
Drücken Sie die Eingabetaste um den Vorgabewinkel zu übernehmen.
Zuletzt geändertes Datum: 25.07.2022
