Objekte kappen

Multifunktionsleiste:
Register ATHENA > Gruppe Ändern > Objekte kappen
Menü:
ATHENA > Ändern > Objekte kappen
Werkzeugkasten:
ATH Ändern und ATHENA Ändern
Befehlseingabe:
ath_slice
Mit dieser Funktion können Sie verschiedene AutoCAD- und ATHENA-Objekte kappen. Zu kappende Objekte sind:
• AutoCAD-Objekte:
– Linie, Polylinie
– Kreis, Bogen
• ATHENA-Objekte
– Dämmung, Klotz, Dichtung
– Blechquerschnitt, Folie, Schweißnaht
– Halbzeug, Normprofil
ath_slice

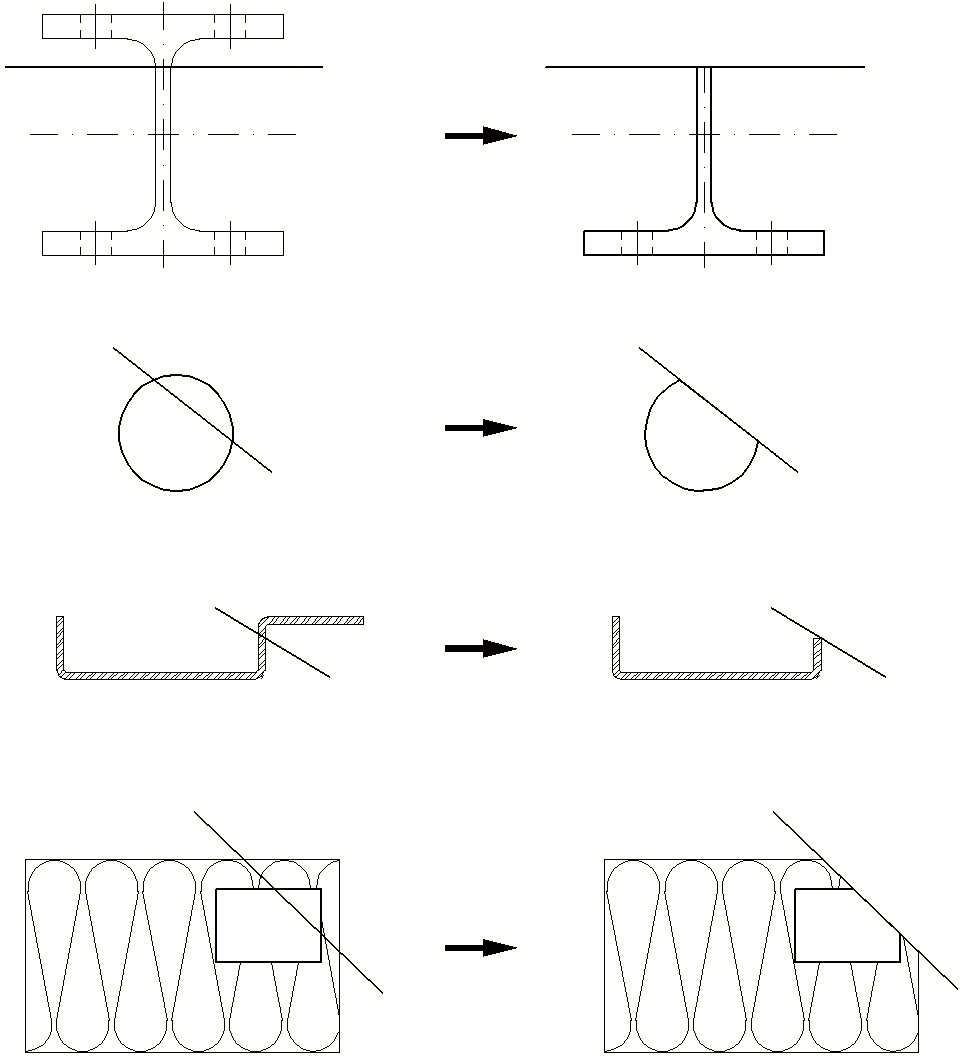

Abb. 9.4: Beispiele für Objekte kappen
Eingabeaufforderung
Objekte wählen:
Wählen Sie die zu kappenden Objekte mit der Maus.
Option Objekt
Kapplinie wählen oder [Punkte/?] <Punkte>:
Wählen Sie die Linie an der Sie die Objekte kappen möchten.
Verwenden Sie die Option Punkte um zwei Punkte als Kapplinie zu bestimmen.
Mit der Option ? rufen Sie die Hilfe auf.
Seite zum Kappen angeben oder [Zurück/?]:
Bestimmen Sie die Seite auf der die Objekte gekappt werden sollen.
Verwenden Sie die Option Zurück um den letzten Schritt zu wiederholen.
Option Punkte
Startpunkt der Kapplinie angeben oder [Objekt/?]:
Bestimmen Sie den Startpunkt der Kapplinie mit der Maus oder durch Eingabe von Koordinaten.
Verwenden Sie die Option Objekt um eine Linie als Kapplinie zu wählen.
Endpunkt der Kapplinie angeben oder [Objekt/Zurück/?]:
Bestimmen Sie den Endpunkt der Kapplinie mit der Maus oder durch Eingabe von Koordinaten.
Anmerkungen
• Einige ATHENA-Objekte verlieren nach dem Kappen ihre Funktionalität. Beispielsweise können Sie Halbzeuge nach dem Kappen nicht mehr strecken.
• Kreise werden nach dem Kappen in geschlossene Polylinien umgewandelt.
• Blechquerschnitte, Folien und Schweißnähte werden nicht an einer schrägen Kapplinie abgeschnitten sondern immer rechtwinklig zum jeweiligen Schenkel.
