Objekte stanzen
 | Multifunktionsleiste: | Register ATHENA > Gruppe Ändern > Objekte stanzen |
Menü: | ATHENA > Ändern > Objekte stanzen | |
Werkzeugkasten: | ATH Ändern und ATHENA Ändern | |
Befehlseingabe: | ath_punch |
Bearbeitet beliebige Objekte mit einer anderen Kontur (Stanzwerkzeug) um sie zu stanzen oder zu klinken.
1
ath_punch

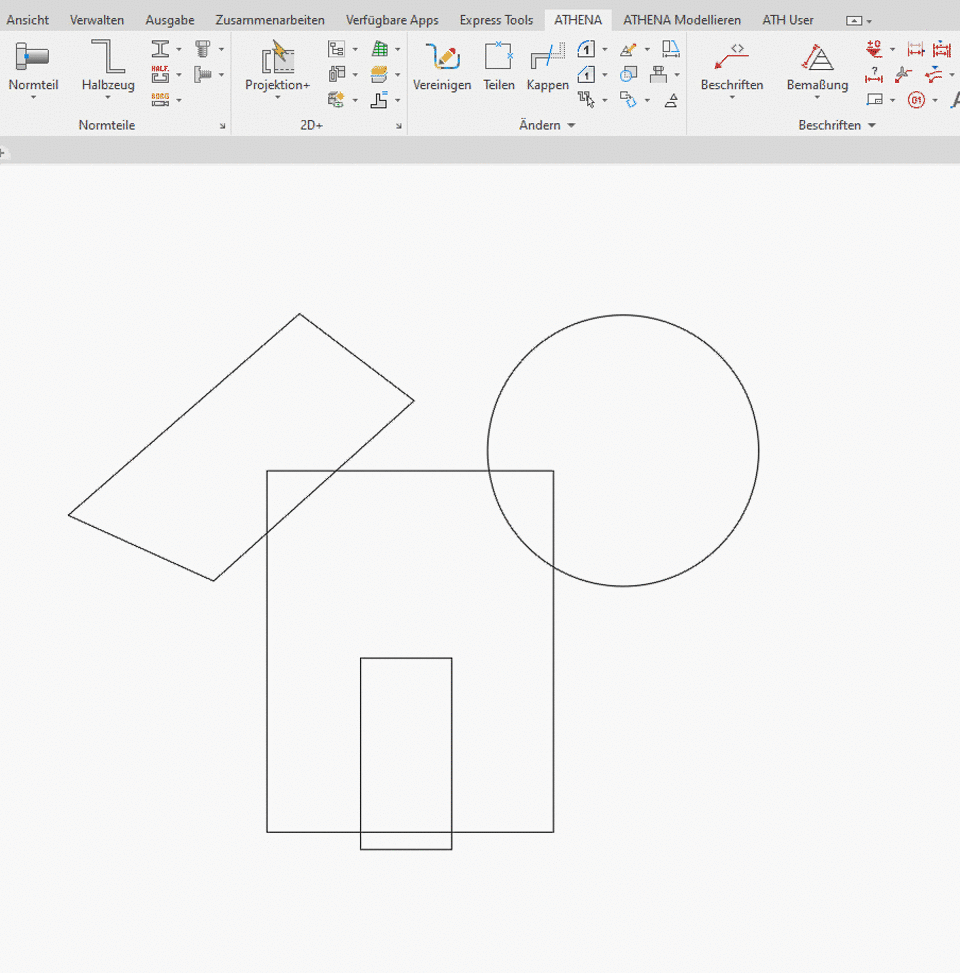

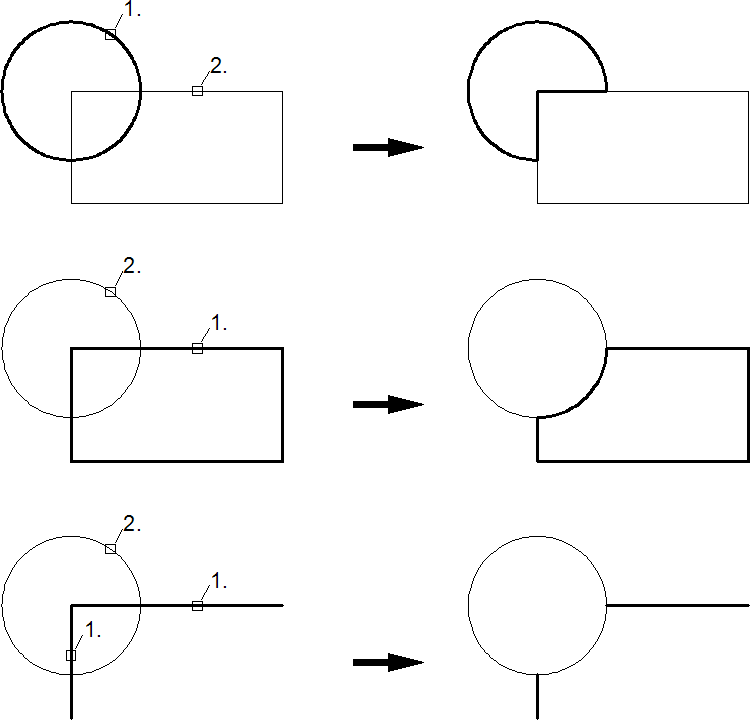

Abb. 9.5: Beispiele für gestanzte (geklinkte) Konturen
Eingabeaufforderung
Objekte wählen, die gestanzt werden sollen
Objekte wählen:
Wählen Sie die Objekte aus, die bearbeitet (gestanzt oder geklinkt) werden sollen. Bestätigen Sie die Objektwahl durch Drücken der Eingabetaste.
Modus: Klinken
Kontur wählen oder [Stanzen/stanzkontur Entfernen/?]:
Wählen Sie das Objekt, welches die zuvor gewählten Objekte bearbeiten soll oder wählen Sie eine Option. Eine Vorschau auf das Stanzergebnis sehen Sie, wenn Sie die Maus über das Objekt bewegen ohne das Objekt zu selektieren.
Diese Eingabeaufforderung wird wiederholt, bis Sie den Befehl durch Drücken der Eingabetaste beenden.
Option Stanzen
Wählen Sie die Option Stanzen um den Stanzmodus zu aktivieren.
Beim Stanzen wird von dem gewählten Stanzobjekt die Schnittmenge beibehalten, die aus dem Objekt mit der Stanzkontur resultiert.
Option Klinken
Wählen Sie die Option Klinken um den Klinkmodus zu aktivieren.
Beim Klinken wird vom gewählten Stanzobjekt die Schnittmenge entfernt, die aus dem Objekt mit der Stanzkontur resultiert.
Option stanzkontur Entfernen
Wählen Sie die Option stanzkontur Entfernen, um die Stanzkontur nach dem Stanzen automatisch zu löschen.
Option stanzkontur Beibehalten
Wählen Sie die Option stanzkontur Beibehalten, wenn Sie die Stanzkontur nach dem Stanzen nicht löschen möchten.
Anmerkungen
• Wenn Sie die Maus über das Objekt, welches als Stanzwerkzeug verwendet werden soll, bewegen ohne es zu selektieren, wird eine temporäre Vorschau des Stanzergebnisses eingeblendet.
• Wenn Sie Konturen stanzen, die aus geschlossenen Objekten (z.B. Kreise oder Polylinien) bestehen, werden wieder geschlossene Konturen erstellt.
• Wenn Sie Konturen stanzen, die aus nicht geschlossenen Objekten (z.B. Linien oder Polylinien) bestehen, werden nicht geschlossene Objekte erstellt.
• Wenn Sie ATHENA Objekte stanzen möchten, erscheint evtl. der Hinweis, dass sie in Unbenannte Blöcke konvertiert werden. In diesem Fall verlieren die Objekte ihre Intelligenz.
• Objekte, die im Projektbrowser einem Auftrag zugeordnet wurden, können nicht durch Stanzen bearbeitet werden.
