Ansichtsfenster Neu
 | Multifunktionsleiste: | Register ATHENA > Gruppe Zeichnungshilfen > Ansichtsfenster Neu |
Menü: | ATHENA > Ansichtsfenster > Ansichtsfenster Neu | |
Werkzeugkasten: | ATH Ansichtsfenster > Ansichtsfenster Neu | |
Befehlseingabe: | ath_mf_vp_neu |
Mit diesem Befehl erzeugen Sie ein neues Ansichtsfenster mit Maßstab. Der Maßstab wird im Ansichtsfenster durch den Zoomfaktor eingestellt. Zu jedem neuen Ansichtsfenster erzeugt ATHENA einen eigenen maßstabsabhängigen Bemaßungslayer.
Wenn Sie den Befehl ausführen wird das Dialogfeld Ansichtsfenster mit Maßstab gestartet:

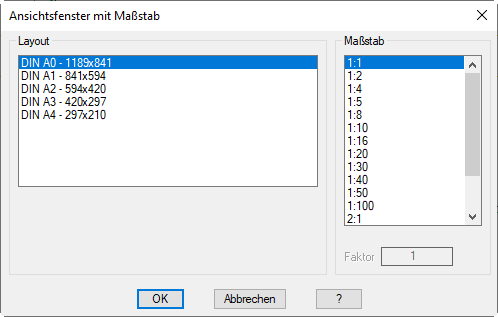

Dialogfeld Ansichtsfenster mit Maßstab
db_ath_mf_vp_neu
Layout
Definiert das Layout, in dem das Ansichtsfenster erstellt werden soll.
Maßstab
Bestimmt den Maßstab des Ansichtsfensters. Im Eingabefeld Faktor können Sie einen neuen Maßstabsfaktor festlegen. Hier werden die Maßstäbe aus der AutoCAD Maßstabsliste zur Verfügung gestellt. Weitere Informationen dazu finden Sie in der AutoCAD Dokumentation.
Wenn Sie das Dialogfeld mit OK schließen, erscheint folgende Eingabeaufforderung:
Eingabeaufforderung
Ersten Punkt des Fensters angeben oder [?]:
Bestimmen Sie den ersten Eckpunkt des Ansichtsfensters mit der Maus oder durch Eingabe von Koordinaten.
Mit der Option ? rufen Sie die Hilfe auf.
Zweiten Punkt des Fensters angeben oder [?]:
Bestimmen Sie den zweiten Eckpunkt des Ansichtsfensters diagonal gegenüber mit der Maus oder durch Eingabe von Koordinaten.
Mittelpunkt für Fenster angeben oder [?]:
Bestimmen Sie den Mittelpunkt des Ansichtsfensters. Dazu wird das Ansichtsfenster maximiert. Nachdem Sie den Mittelpunkt angegeben haben wird der definierte Maßstab eingestellt und das Ansichtsfenster wird minimiert.
