Treppenberechnung

Multifunktionsleiste:
Register ATHENA > Gruppe Zeichnen > Treppenberechnung
Menü:
ATHENA > Zeichnen > Treppenberechnung
Werkzeugkasten:
ATH Zeichnen > Treppenberechnung
Befehlseingabe:
ath_fstair
Dieser Befehl teilt eine Linie oder einen Abstand in Treppenstufen auf. In einem Dialogfeld können die Treppenparameter eingestellt werden.
Dialogfeld Treppenberechnung

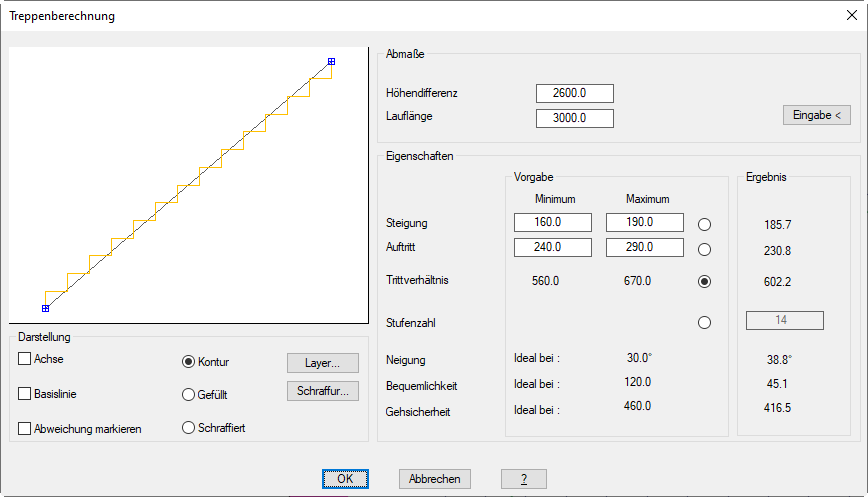

db_ath_fstair
Das dynamische Vorschaubild zeigt die wahre Schnittdarstellung der Treppe, sowie deren Start- und Endpunkt. Optional können Markierungen eingeschaltet werden, wenn Treppenmaße abweichen.
Dialogfeldbereich Darstellung
Achse
Erzeugt einen Treppenschnitt mit Achse. Die Achse markiert den Start- und Endpunkt der Treppe.
Basislinie
Erzeugt einen Treppenschnitt mit Basislinie.
Abweichung markieren
Markiert Abweichungen, wenn Treppenmaße von der Treppenformel abweichen.
Kontur
Erzeugt die Kontur eines Treppenschnitts.
Gefüllt
Erzeugt einen gefüllten Treppenschnitt.
Schraffiert
Erzeugt einen schraffierten Treppenschnitt.
Layer
Öffnet das Dialogfeld Layerzuordnung. Weitere Informationen dazu finden Sie im Kapitel Layerzuordnung .
Schraffur
Öffnet das Dialogfeld Schraffurzuordnung. Weitere Informationen dazu finden Sie im Kapitel Schraffurzuordnung .
Dialogfeldbereich Abmaße
Höhendifferenz
Definiert die zu überwindende Höhe der Treppe.
Lauflänge
Definiert die Lauflänge der Treppe.
Eingabe
Schließt das Dialogfeld vorübergehend um einen Achsabstand aus der Zeichnung zu übernehmen. Es erscheint folgende Eingabeaufforderung:
Eingabeaufforderung
Option Punkte
Anfangspunkt der Treppenlinie angeben oder [Objekt/?]:
Bestimmen Sie den Anfangspunkt der Treppenlinie.
Wählen Sie die Option Objekt um die Treppenlinie per Objektwahl zu bestimmen.
Mit der Option ? rufen Sie die Hilfe auf.
Endpunkt der Treppenlinie angeben oder [Objekt/?]:
Bestimmen Sie den Endpunkt der Treppenlinie.
Option Objekt
Objekt wählen oder [Punkte/?]
Wählen Sie eine Linie als Treppenlinie.
Wählen Sie die Option Punkte um die Treppenlinie durch Punktangabe zu bestimmen.
Sobald Sie die Treppenlinie bestimmt haben, kehrt ATHENA zum Dialogfeld Treppenberechnung zurück.
Dialogfeldbereich Eigenschaften
Steigung
Definiert den minimalen und den maximalen Wert für die Steigung der Treppe. Wenn Sie diese Option aktivieren, wird die größtmögliche Steigung (< Steigungsmaximum) für die Treppenberechnung verwendet.
Auftritt
Definiert den minimalen und den maximalen Wert für den Auftritt der Treppe.
Wenn Sie diese Option aktivieren, wird der größtmögliche Auftritt (< Auftrittsmaximum) für die Treppenberechnung verwendet.
Trittverhältnis
Das Trittverhältnis berechnet sich aus zwei mal Steigung plus Auftritt (2s+a). Wenn Sie diese Option verwenden wird die Treppe nach dem besten Trittverhältnis berechnet.
Bei dieser Rechenmethode werden jeweils die Ergebnisse aus minimaler und maximaler Steigung und minimalem und maximalem Auftritt mit dem mittleren Trittverhältnis verglichen. Das Ergebnis das diesem am nächsten liegt wird übernommen.
Stufenzahl
Führt die Treppenberechnung nach der Stufenzahl durch. Die Anzahl der Stufen können Sie im Eingabefeld definieren.
Neigung
Die ideale Neigung einer Treppe im Innenbereich beträgt 30°. Die aktuelle Neigung wird berechnet und im Ergebnisbereich angezeigt.
Bequemlichkeit
Die ideale Bequemlichkeit einer Treppe berechnet sich aus Auftritt minus Steigung (a-s) und liegt bei 120 mm.
Die aktuelle Bequemlichkeit wird berechnet und im Ergebnisbereich angezeigt.
Gehsicherheit
Die ideale Gehsicherheit einer Treppe berechnet sich aus Auftritt plus Steigung (a+s) und liegt bei 460 mm.
Die aktuelle Gehsicherheit wird berechnet und im Ergebnisbereich angezeigt.
Mit OK wird die Treppenberechnung abgeschlossen und Sie können den Treppenschnitt mit den getätigten Einstellungen in die Zeichnung einfügen.
