Liste Einsatzelemente
Erstellt eine Liste der Einsatzelemente.

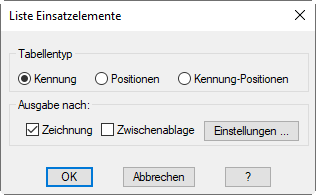

Dialogfeld Liste Einsatzelemente
db_ath_elevation_list
Dialogfeldbereich Tabellentyp
Kennung
Erstellt eine Stückliste, in der die Einsatzelemente mit gleichen Kennungen zusammengefasst werden.
Positionen
Erstellt eine Stückliste der einzelnen Positionen. Gleiche Teile werden nicht zusammengefasst.
Kennung-Positionen
Erstellt eine Liste, der Kennungen mit den darin enthaltenen Positionen.
Dialogfeldbereich Ausgabe nach:
Zeichnung
Erstellt eine Liste, die in die Zeichnung eingefügt wird. Alternativ kann auch eine vorhandene Liste aktualisiert werden. Zum Einfügen der Liste folgt eine Eingabeaufforderung.
Zwischenablage
Kopiert die Liste in die Zwischenablage. Dieser Schalter ist standardmäßig deaktiviert.
Einstellungen ...
Öffnet das Dialogfeld Einstellungen Tabelle, wo Sie die Liste konfigurieren können. Weitere Informationen dazu finden Sie im Abschnitt Tabelle .
Programmende
Nach dem beenden des Dialogfeldes mit OK wird die Liste der Einsatzelemente je nach Einstellung in die Zeichnung eingefügt und/oder in die Zwischenablage kopiert. Nach dem Kopieren in die Zwischenablage erscheint eine Meldung, die Sie bestätigen müssen. Beim Einfügen in die Zeichnung folgt:
Eingabeaufforderung
Einfügepunkt angeben oder [Ersetzen/?]:Fügen Sie die Liste an der gewünschten Stelle in der Zeichnung ein oder wählen Sie die Option Ersetzen um eine vorhandene Liste zu aktualisieren.
Mit der Option ? rufen Sie die Hilfe auf.
Zuletzt geändertes Datum: 20.07.2022
