Bemaßung teilen
 | Multifunktionsleiste: | Register ATHENA > Gruppe Beschriften > Bemaßung teilen |
Menü: | ATHENA > Bemaßung > Bemaßung teilen | |
Werkzeugkasten: | ATH Bemaßung > Bemaßung teilen | |
Befehlseingabe: | ath_dim_div |
Mit diesem Befehl können Sie eine lineare Strecke nach bestimmten Regeln mit einer Kettenbemaßung bemaßen. Die Bemaßungsregeln definieren Sie in einem Dialogfeld.
Eingabeaufforderung
Winkel angeben oder [Linear/?] <Linear>:
Bestimmen Sie den Winkel der Bemaßung durch Eingabe oder Angeben von zwei Punkten.
Wählen Sie die Option Linear, wenn Sie horizontale oder vertikale Bemaßungen erstellen möchten.
Mit der Option ? rufen Sie die Hilfe auf.
Zweiten Punkt angeben:
Bestimmen Sie den zweiten Punkt des Winkels
Anfangspunkt der ersten Hilfslinie angeben oder [?]:
Geben Sie den ersten Hilfslinienendpunkt an.
Anfangspunkt der zweiten Hilfslinie angeben oder [?]:
Geben Sie den ersten Hilfslinienendpunkt an.
Position der Maßlinie angeben:
Geben Sie die Position der Maßlinie an.
Sobald Sie die Position festgelegt haben erscheint das Dialogfeld Bemaßung teilen.

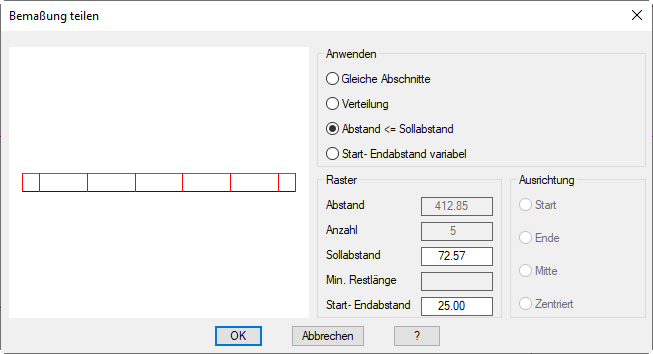

Dialogfeld Bemaßung teilen
db_ath_dim_div
Dialogfeldbereich Anwenden
Gleiche Abschnitte
Erstellt eine Kettenbemaßung mit gleichen Abschnitten. Die Maße werden aus der angegebenen Anzahl der Abschnitte berechnet.
Verteilung
Erstellt eine verteilte Kettenbemaßung. Die Maße werden entsprechend der angegebenen Rasterparameter und Art der Ausrichtung berechnet.
Abstand <= Sollabstand
Erstellt eine Kettenbemaßung mit festem Start- und Endabstand. Die Maße werden aus dem angegebenen Start- und Endabstand sowie dem Sollabstand berechnet.
Start-/Endabstand variabel
Erstellt eine Kettenbemaßung mit variablem Start- und Endabstand. Die Maße werden aus dem angegebenen Sollabstand berechnet.
Dialogfeldbereich Raster
Abstand
Zeigt den Abstand zwischen den angegebenen Punkten an.
Anzahl
Definiert die Anzahl der Maße. Die Anzahl der Abschnitte kann nur angegeben werden, wenn die Option Gleiche Abschnitte gewählt wurde.
Sollabstand
Definiert den Sollabstand der Bemaßung. Der Sollabstand kann nicht angegeben werden, wenn die Option Gleiche Abschnitte gewählt wurde.
Mindestrestlänge
Definiert die Mindestrestlänge der Bemaßung. Die Mindestrestlänge kann nur angegeben werden, wenn die Option Verteilung gewählt wurde.
Start-/Endabstand
Definiert den Start- bzw. Endabstand der Bemaßung. Dieser kann nur angegeben werden, wenn die Optionen Verteilung oder Abstand > Sollabstand verwendet wurden.
Dialogfeldbereich Ausrichtung
Die folgenden Optionen sind nur verfügbar, wenn Sie die Option Verteilung wählen.
Start
Richtet das erste Maß am Anfang der Strecke aus. Das Maß am Streckenende wird berechnet.
Ende
Richtet das erste Maß am Ende der Strecke aus. Das Maß am Anfang wird berechnet.
Mitte
Richtet das erste Maß in der Mitte der Strecke aus (ein Maß wird mittig angeordnet). Die Maße am Anfang und Ende der Strecke werden berechnet. Der angegebene Start- / Endabstand wird ignoriert.
Zentriert
Richtet die ersten beiden Maße in der Mitte der Strecke aus (die Maßhilfslinien werden mittig angeordnet). Die Maße am Anfang und Ende der Strecke werden berechnet. Der angegebene Start- / Endabstand wird ignoriert.
Wenn Sie das Dialogfeld mit OK schließen, wird die Maßkette entsprechend der Einstellungen erstellt.
Zuletzt geändertes Datum: 20.07.2022
