Koordinatenbemaßung
 | Multifunktionsleiste: | Register ATHENA > Gruppe Beschriften > Koordinatenbemaßung |
Menü: | ATHENA > Bemaßung > Koordinatenbemaßung | |
Werkzeugkasten: | ATH Bemaßung > Koordinatenbemaßung | |
Befehlseingabe: | ath_dim_coordc |
Mit dieser Funktion können Sie eine steigende Absolutbemaßung mit Pfeilen ausgehend von einem anzugebenden Bezugspunkt erstellen.
Sie können diese Funktion verwenden, wenn die zu bemaßenden Teile von CNC-Werkzeugmaschinen bearbeitet werden.
Sie können diese Funktion verwenden, wenn die zu bemaßenden Teile von CNC-Werkzeugmaschinen bearbeitet werden.
ath_dim_coord

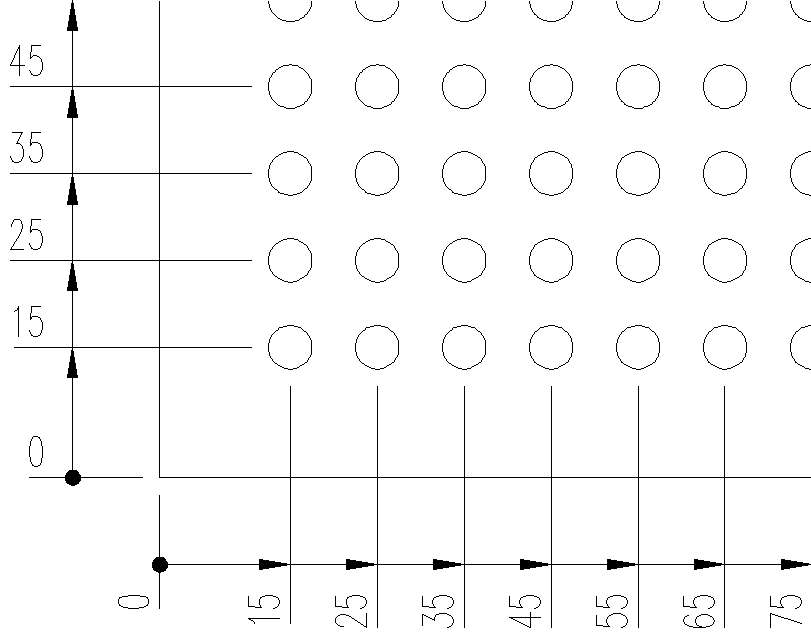

Abb. 8.3: Koordinatenbemaßung eines Lochblechs
Eingabeaufforderung
Maßkette wählen oder [Neu/?] <Neu>:
Wählen Sie eine vorhandene Maßkette um diese zu erweitern.
Wählen Sie die Option Neu um eine neue Bemaßung zu erstellen.
Mit der Option ? rufen Sie die Hilfe auf.
Nächsten Punkt angeben oder [?]:
Bestimmen Sie den nächsten zu bemaßenden Punkt mit der Maus oder durch Eingabe der Koordinaten.
Option Neu
Basispunkt der Maßkette angeben oder [?]:
Bestimmen Sie den Bezugspunkt der Koordinatenbemaßung mit der Maus oder durch Eingabe der Koordinaten.
Position der Maßlinie angeben oder [?]:
Bestimmen Sie die Position der Maßlinie mit der Maus oder durch Eingabe der Koordinaten.
Nächsten Punkt angeben oder [?]:
Bestimmen Sie den nächsten zu bemaßenden Punkt mit der Maus oder durch Eingabe der Koordinaten.
Anmerkungen
• Für die Koordinatenbemaßung verwendet ATHENA den aktuellen Bemaßungslayer, welchen Sie im Dialogfeld Systemlayer einrichten können.
• Für die Koordinatenbemaßung verwendet ATHENA immer Pfeile.
• Informationen zu Koordinatenbemaßungen finden Sie auch in Ihrer AutoCAD Dokumentation.
Zuletzt geändertes Datum: 20.07.2022
