Beschichtungsumfang
 | Multifunktionsleiste: | Register ATHENA > Gruppe Beschriften > Beschichtungsumfang |
Menü: | ATHENA > Bemaßung > Beschichtungsumfang | |
Werkzeugkasten: | ATH Bemaßung > Beschichtungsumfang ATHENA Bemaßung > Beschichtungsumfang | |
Befehlseingabe: | ath_coat |
Berechnet Umfang und Teilumfang einer Kontur und gibt ihn in einer Tabelle aus. Der selektierte Umfang der Kontur wird mit einer Beschichtungslinie markiert.
Eingabeaufforderung
Kontur wählen oder [?]:
Wählen Sie die Kontur, deren Umfang berechnet werden soll.
Startpunkt angeben oder [?]:
Geben Sie den Startpunkt des Teilumfangs an.
Endpunkt angeben oder [?]:
Geben Sie den Endpunkt des Teilumfangs an.
Beschichtungsseite angeben oder [?]:
Geben Sie die Seite an, auf der die Beschichtungslinie gezeichnet werden soll. Wenn Sie das getan haben, wird das Dialogfeld Beschichtungsumfang geöffnet, wo Sie weitere Einstellungen vornehmen können.

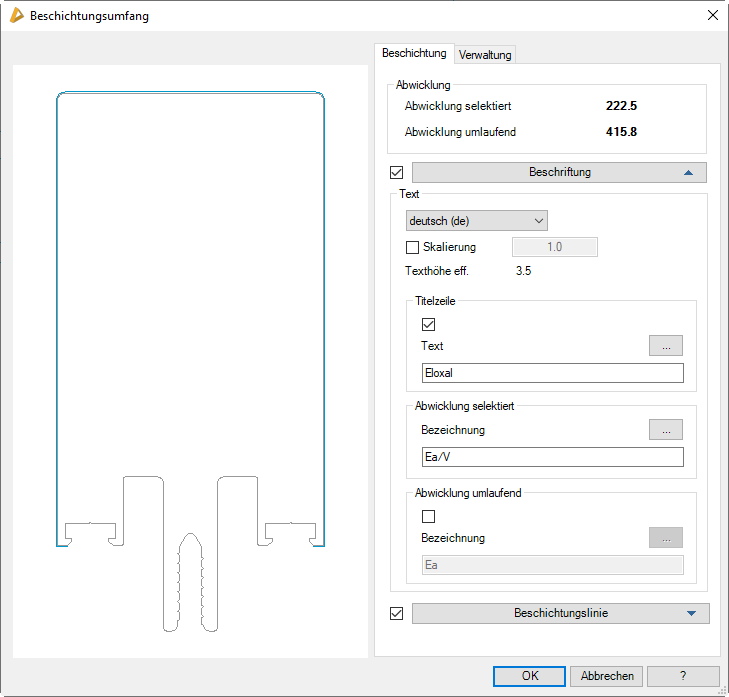

Dialogfeld Beschichtungsumfang
db_ath_coat
Darstellungsbereich
Das Dialogfeld enthält auf der linken Seite eine Vorschau der Kontur mit Beschichtungslinie. Diese dient der visuellen Kontrolle. Durch Klicken in die Vorschau mit dem Mausrad werden zusätzliche Funktionen aktiviert. Weitere Informationen dazu finden Sie im Abschnitt Objektvorschau .
Bedienbereich
Auf der rechten Seite des Dialogfeldes befindet sich der Bedienbereich mit folgenden Registerkarten
Registerkarte Beschichtung
Dialogfeldbereich Abwicklung
Abwicklung selektiert
Zeigt die Länge des Teilumfangs der Kontur an.
Abwicklung umlaufend
Zeigt die Länge des gesamten Umfangs der Kontur an.

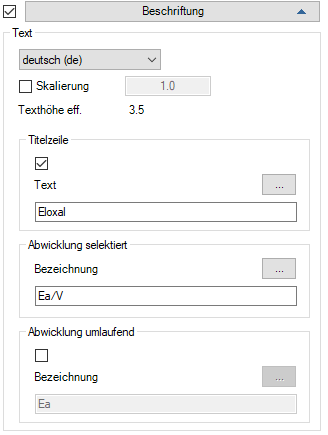

Aufklappmenü Beschriftung
db_ath_coat_beschriftung
Mit dem Schalter können Sie steuern ob Beschriftung der Beschichtungskontur erstellt wird oder nicht.
Dialogfeldbereich Text
Das Auswahlmenü für die Sprache legt die Anzeigesprache der Tabelle fest.
Skalierung
Aktiviert die Überschreibung der Textskalierung. Für die Textgröße wird der Skalierfaktor des Bemaßungsstils verwendet. Wenn Sie den Schalter aktivieren können Sie einen beliebigen Skalierfaktor angeben.
Die effektive Texthöhe wird unterhalb der Skalierung angezeigt.
Dialogfeldbereich Titelzeile
Legt fest ob eine Titelzeile in der Tabelle angegeben wird.
In der Eingabezeile definieren Sie den Text für die Titelzeile.
[...]
Öffnet das Dialogfeld Bezeichnung, wo Sie die Bezeichnungen für verschiedene Sprachen komfortabler bearbeiten können. Weitere Informationen finden Sie im Kapitel Bezeichnung .
Dialogfeldbereich Abwicklung selektiert
In der Eingabezeile definieren Sie die Bezeichnung für den Teilumfang (Abwicklung selektiert).
[...]
Öffnet das Dialogfeld Bezeichnung, wo Sie die Bezeichnungen für verschiedene Sprachen komfortabler bearbeiten können. Weitere Informationen finden Sie im Kapitel Bezeichnung .
Dialogfeldbereich Abwicklung umlaufend
In der Eingabezeile definieren Sie die Bezeichnung für den Umfang (Abwicklung umlaufend).
[...]
Öffnet das Dialogfeld Bezeichnung, wo Sie die Bezeichnungen für verschiedene Sprachen komfortabler bearbeiten können. Weitere Informationen finden Sie im Kapitel Bezeichnung .

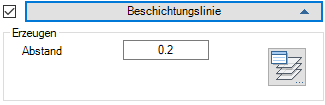

Aufklappmenü Beschichtungslinie
db_ath_coat_beschichtungslinie
Mit dem Schalter können Sie steuern ob eine Beschichtungslinie erstellt wird oder nicht.
Dialogfeldbereich Erzeugen
Abstand
Definiert den Abstand der Beschichtungslinie zur Kontur.
Öffnet das Dialogfeld Layerzuordnung. Weitere Informationen dazu finden Sie im Kapitel Layerzuordnung .
Programmende
Wenn Sie das Dialogfeld mit OK beenden, wird die Beschichtungslinie neben dem selektierten Bereich der Kontur gezeichnet.
Zuletzt geändertes Datum: 20.07.2022
