Stabbaugruppen zuweisen
 | Multifunktionsleiste: | Register ATHENA Modellieren > Gruppe Anwenden > Stabbaugruppen zuweisen |
Menü: | Modellieren > Anwenden > Stabbaugruppen zuweisen | |
Werkzeugkasten: | ATH Anwenden > Stabbaugruppen zuweisen | |
Befehlseingabe: | ath_c3d_attach |
Weißt zwei separate Stabbaugruppen (z.B. Tragprofil und Verglasung) ATHENA-Achsen (Nullstäben) zu. Die Stabbaugruppen können unterschiedlich ausgerichtet werden.

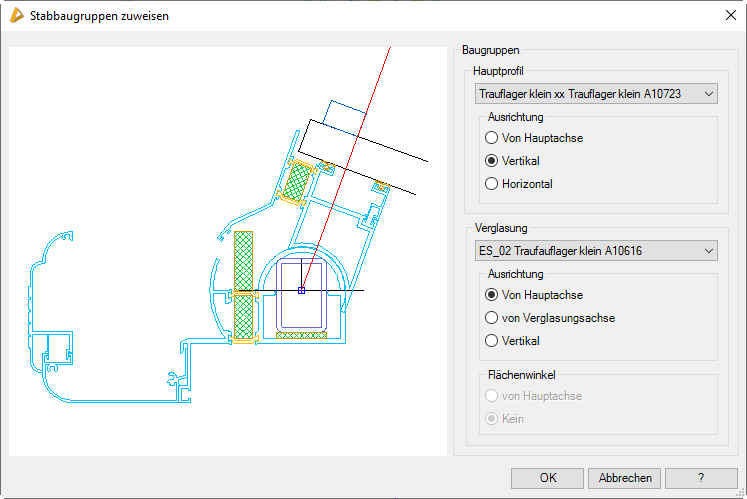

Dialogfeld Stabbaugruppen zuweisen
db_ath_c3d_attach
Dialogfeldbereich Hauptprofil
Bestimmt das Tragprofil der Konstruktion.
Dialogfeldbereich Ausrichtung
Von Hauptachse
Übernimmt den Winkel der Hauptachse für das Hauptprofil.
Vertikal
Richtet das Hauptprofil vertikal aus.
Horizontal
Richtet das Hauptprofil horizontal aus.
Dialogfeldbereich Verglasung
Bestimmt die Verglasung der Konstruktion.
Dialogfeldbereich Ausrichtung
Von Hauptachse
Übernimmt den Winkel der Hauptachse für die Verglasung.
Vertikal
Richtet die Verglasung vertikal aus.
Horizontal
Richtet die Verglasung horizontal aus.
Dialogfeldbereich Flächenwinkel
Von Hauptachse
Übernimmt den Flächenwinkel der Hauptachse.
Kein
Verwendet den definierten Winkel der Baugruppe.
 | Bei Stabbaugruppen ohne variablen Flächenwinkel, sind diese Optionen wirkungslos. |
Wenn Sie das Dialogfeld beenden folgt:
Eingabeaufforderung
Stab wählen oder [?]:
Wählen Sie einen Nullstab um die Profilkombination zuzuweisen. Bei Baugruppen mit Varianten folgt das Dialogfeld Parameter Stabbaugruppe, wo Sie die gewünschten Stabparameter einstellen können.
Dies Eingabeaufforderung wird so lange wiederholt, bis Sie zum Beenden die Eingabetaste drücken.
Zuletzt geändertes Datum: 25.07.2022
