Umfangsbemaßung
 | Multifunktionsleiste: | Register ATHENA > Gruppe Beschriften > Umfangsbemaßung |
Menü: | ATHENA > Bemaßung > Umfangsbemaßung | |
Werkzeugkasten: | ATH Bemaßung > Umfangsbemaßung ATHENA Bemaßung > Umfangsbemaßung | |
Befehlseingabe: | ath_dimarc |
Mit diesem Befehl erstellen Sie eine assoziatives Bemaßungsobjekt um die Länge eines Bogens, eines Bogensegmentes oder einen Kreisumfang zu bemaßen. Die Bögen können auch in Polylinien enthalten sein.
ATH_BUMF

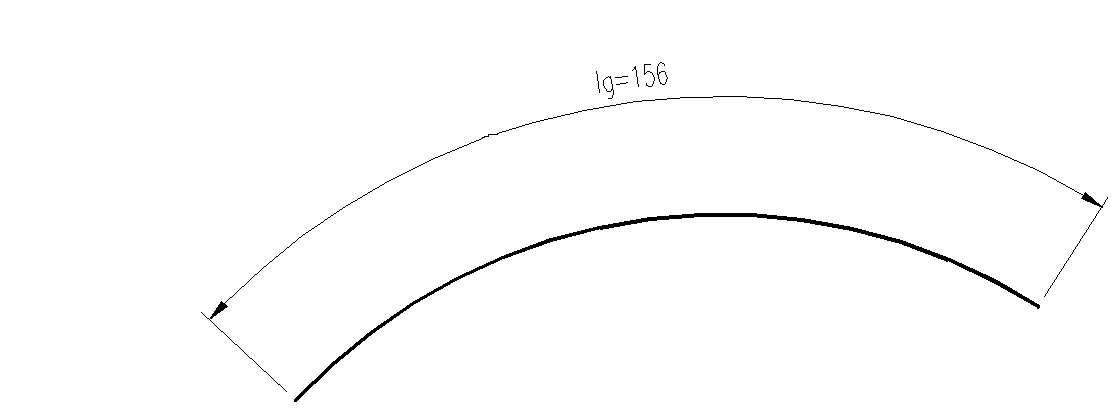

Abb. 8.2: Umfangsbemaßung, Bogenlänge
Eingabeaufforderung
Bogen oder Kreis wählen oder [Bogenpunkte/?] <Bogenpunkte>:
Wählen Sie den Bogen oder Kreis, dessen Umfang Sie bemaßen möchten, mit der Maus.
Verwenden Sie die Option Bogenpunkte um die Bogenlänge eines Kreis- oder Bogensegmentes bemaßen.
Mit der Option ? rufen Sie die Hilfe auf.
Position des Maßbogens angeben oder [?]:
Bestimmen Sie die Position des Maßbogens mit der Maus.
Option Bogenpunkte
Scheitelpunkt angeben oder [Objekt/?]:
Bestimmen Sie den Scheitelpunkt der Bogenbemaßung. Der Scheitelpunkt befindet sich im Zentrum des zu bemaßenden Kreises oder Bogens.
Mit der Option Objekt können Sie einen Kreis oder Bogen wählen.
Ersten Bogenpunkt angeben oder [Objekt/Zurück/?]:
Geben Sie den ersten Punkt auf dem Bogen an.
Mit der Option Zurück wird die vorhergehende Eingabeaufforderung wiederholt und Sie können die Eingabe korrigieren.
Zweiten Bogenpunkt angeben oder [Objekt/Zurück/?]:
Geben Sie den zweiten Punkt auf dem Bogen an.
Position des Maßbogens angeben oder [?]:
Bestimmen Sie die Position des Maßbogens mit der Maus.
Anmerkungen
• Die Länge des gewählten Elementes wird immer mit lg=xx bemaßt.
• Die Anzahl der Nachkommastellen richtet sich nach der aktuellen Einstellung für die Bemaßung (Systemvariable dimdec = Anzahl der Dezimalstellen für die Bemaßung).
