Liste Baugruppe
 | Multifunktionsleiste: | Register ATHENA Modellieren > Gruppe Ausgabe > Liste Baugruppe |
Menü: | Modellieren > Auswerten > Liste Baugruppe | |
Werkzeugkasten: | ATH Auswerten > Liste Baugruppe | |
Befehlseingabe: | ath_bgr_list |
Mit diesem Befehl wird eine Stückliste der Baugruppen erzeugt.
Diese kann direkt in die Zeichnung eingefügt und optional in die Windows Zwischenablage kopiert werden um sie in andere Programme z.B. Excel einzufügen.
 | Um eine Stückliste zu erzeugen, müssen die Teile eine Artikelnummer haben und mit dem Projektbrowser einem Auftrag zugeordnet worden sein. |
Im Dialogfeld Liste Stab können Sie festlegen was in die Stückliste geschrieben werden soll.

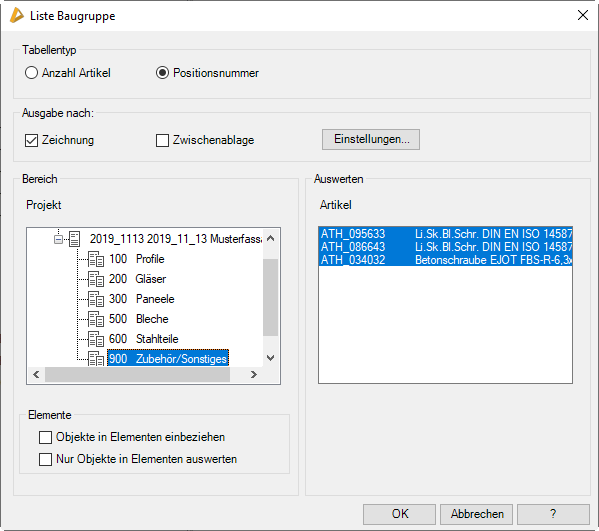

Dialogfeld Liste Baugruppen
db_ath_bgr_list
Die Dialogfeldelemente sind weitgehend identisch mit denen des Dialogfeldes Liste Stab. Die Beschreibung finden Sie im Kapitel Liste Stab .
Programmende
Nach dem Beenden des Dialogfeldes mit OK wird die Baugruppenliste je nach Einstellung in die Zeichnung eingefügt und/oder in die Zwischenablage kopiert. Nach dem Kopieren in die Zwischenablage erscheint eine Meldung, die Sie bestätigen müssen. Beim Einfügen in die Zeichnung folgt:
Eingabeaufforderung
Einfügepunkt angeben oder [Ersetzen/?]:Fügen Sie die Liste an der gewünschten Stelle in der Zeichnung ein oder wählen Sie die Option Ersetzen um eine vorhandene Liste zu aktualisieren.
Mit der Option ? rufen Sie die Hilfe auf.
Anmerkungen
Auftrag, Teilauftrag und Positionsnummer werden nur ausgegeben, wenn diese zuvor mit dem Projektbrowser einem Auftrag zugeordnet wurden.
Hinweis: Diese Funktion erzeugt Listen von Baugruppen. Die Firma CAD-PLAN GmbH haftet in keinster Weise für die Ergebnisse dieser Funktion und daraus entstehende Fehler und Schäden!
Zuletzt geändertes Datum: 25.07.2022
