Export CNC
 | Multifunktionsleiste: | Register ATHENA Modellieren > Gruppe Ausgabe > Export CNC |
Menü: | Modellieren > Auswerten > Export CNC | |
Werkzeugkasten: | ATH Auswerten > Export CNC | |
Befehlseingabe: | ath_bar_job_export |
Exportiert die geometrischen Informationen von Stäben in eine NCW-Datei oder XML-Datei.
Diese kann mit einer geeigneten NC Software konvertiert und dann zur Fertigung an eine Bearbeitungsmaschine übergeben werden.
 | Im aktuellen Auslieferungsstand ist der erste Sägezuschnitt der beiden Stabenden in die Exportdatei enthalten. Bearbeitungen (Klinkungen, Bohrungen, usw.) an den Stabenden und innerhalb des Stabes sind in der Exportdatei nicht enthalten. |
Dialogfeld Export CNC

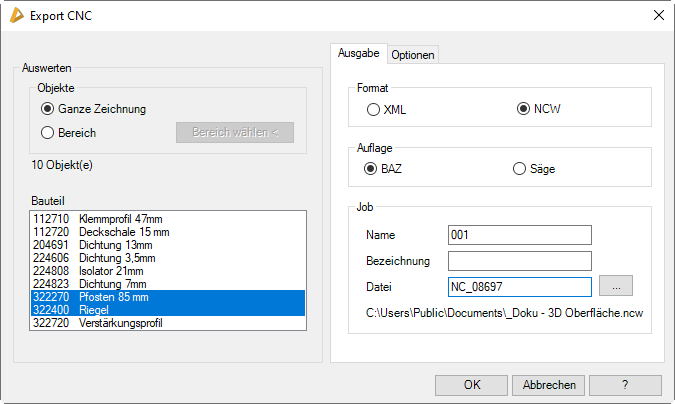

db_ath_bar_job_export
Registerschaltfläche Ausgabe
Dialogfeldbereich Auswerten
Ganze Zeichnung
Schreibt die CNC-Daten aller Stäbe der Zeichnung in die Exportdatei.
Bereich
Exportiert CNC-Daten der Stäbe des gewählten Zeichnungsbereiches.
Bereich wählen <
Wählt die Stäbe, deren Daten exportiert werden sollen. Dazu wird das Dialogfeld vorübergehend geschlossen und es folgt eine Eingabeaufforderung zur Objektwahl.
Bauteil
Listet alle auswertbaren Stäbe des gewählten Zeichnungsbereiches auf.
| Um Stäbe auswerten zu können, müssen diese zuvor mit dem Projektbrowser einem Auftrag zugeordnet worden sein. Weitere Informationen finden Sie im Abschnitt Projektbrowser . |
Dialogfeldbereich Ausgabe
Format XML
Exportiert Stäbe im XML-Format. Es wird eine *.xml Datei geschrieben.
| XML-Dateien enthalten geometrische Informationen der Stäbe für die Fertigung (z.B. Länge und Zuschnittswinkel). Maschinenspezifische Informationen (für Werkzeuge, Einspannung, usw.) müssen mit einem geeigneten Konvertierungsprogramm ergänzt werden. XML-Dateien können beispielsweise für Staboptimierungen verwendet werden. |
Format CNC
Exportiert Stäbe im CNS-Format. Es wird eine *.ncw Datei geschrieben.
| NCW-Dateien enthalten geometrische Informationen der Stäbe für die Fertigung (z.B. Länge und Zuschnittswinkel). Maschinenspezifische Informationen (für Werkzeuge, Einspannung, usw.) müssen mit einem geeigneten Konvertierungsprogramm ergänzt werden. NCW-Dateien können mit einem NCW-Viewer geöffnet und grafisch betrachtet werden. |
Dialogfeldbereich Auflage
Wie der Stab auf der Bearbeitungsmaschine aufgelegt wird ist bei der Stabdefinition anzugeben. Hier können Sie festlegen, welche Definition für den Export verwendet werden soll.
BAZ
Verwendet die Maschinenauflage BAZ für den Export.
Säge
Verwendet die Maschinenauflage Säge für den Export.
Registerschaltfläche Optionen

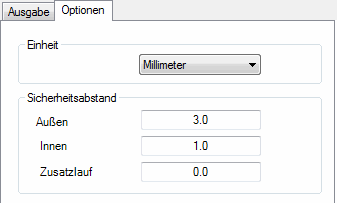

db_ath_bar_job_export_optionen
Dialogfeldbereich Einheit
Bestimmt ob die Maße der Geometrie in Zoll oder Millimeter angegeben werden.
Dialogfeldbereich Sicherheitsabstand
Außen
Gibt den äußeren Sicherheitsabstand an.
Innen
Gibt den inneren Sicherheitsabstand an.
| Bei falsch eingestelltem inneren Sicherheitsabstand, kann es zu Beschädigungen in der Innenkammer des Werkstücks kommen. |
Zusatzlauf
Gibt die Anzahl der Zusatzläufe an.
Programmende
Wenn Sie das Programm mit OK beenden, werden die Geometriedaten der gewählten Stäbe in eine Datei exportiert. Eine abschließende Meldung informiert über die Anzahl der geschriebenen Datensätze.
Hinweis: Diese Funktion erzeugt Daten zur Fertigung von Stäben. Die Daten sind vom Benutzer zu prüfen. Die Firma CAD-PLAN GmbH haftet in keinster Weise für die Ergebnisse dieser Funktion sowie daraus entstehende Fehler und Schäden!
Zuletzt geändertes Datum: 25.07.2022
