Konstruktionshilfen
 | Multifunktionsleiste: | Register ATHENA Modellieren > Gruppe Achsmodell > Konstruktionshilfen |
Menü: | Modellieren > Anwenden > Konstruktionshilfen | |
Werkzeugkasten: | ATH Anwenden > Konstruktionshilfen | |
Befehlseingabe: | ath_aux_constr |
Routine zum schnellen Einfügen einer dreidimensionalen Hilfskonstruktion. Die Art und die Abmaße der Hilfskonstruktion bestimmen Sie in einem Dialogfeld. Die Konstruktion wird auf dem Hilfslinienlayer in die Zeichnung eingefügt. Anschließend können Sie beispielsweise mit dem Befehl Stabbaugruppe anwenden den Achsen Profilkonturen (Profilgruppen) zuweisen.

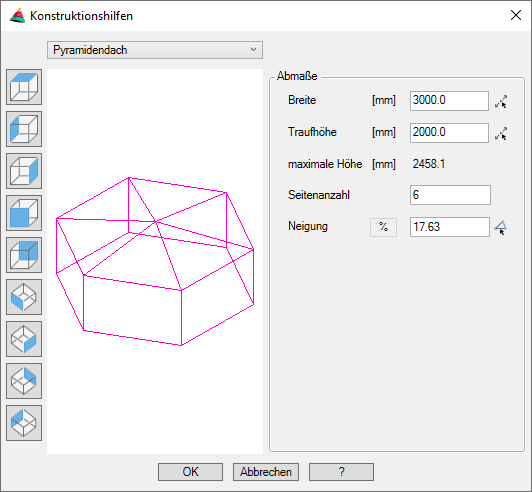

Dialogfeld Konstruktionshilfen
db_ath_aux_constr
In diesem Dialogfeld wählen Sie im Pulldown links oben die Art Ihrer Konstruktion aus. Die Konstruktion wird nach der Auswahl in einer Voransicht gezeigt.
Folgende Konstruktionen stehen zur Verfügung:
• Pultdach
• Satteldach
• Walmdach
• Tonnendach
• Pyramidendach
• Kuppeldach
• Fassade
• Shed- oder Sägedach
• Gaube Pultdach
• Gaube Satteldach
• Gaube Walmdach
• Gaube Tonnendach
Links neben der Vorschau sind Schaltflächen zum Wechseln der Ansicht in der Vorschau. Das Ändern der Ansicht wirkt nur für die Vorschau und hat keine Auswirkungen auf die Einfügung der Konstruktion. Weitere Informationen dazu finden Sie im Abschnitt Objektansichten .
Nachdem Sie eine Konstruktion ausgewählt haben, geben Sie die Abmaße in der rechten Hälfte des Dialogfeldes in die entsprechenden Eingabefelder ein.
Dialogfeldbereich Abmaße
Die Abmaße für die einzelnen Konstruktionsarten unterscheiden sich. Daher werden nicht immer alle Eingabefelder benötigt. Nicht benötigte Eingabefelder werden ausgeblendet.
 | Mit dem Button neben dem jeweiligen Eingabefeld, können Sie das Maß oder den Winkel aus der Zeichnung abgreifen. Dazu wird das Dialogfeld vorübergehend geschlossen und es folgt eine Eingabeaufforderung. |
Länge
Definiert die Länge der Konstruktion.
Breite
Definiert die Breite der Konstruktion.
Traufhöhe
Definiert die Traufhöhe der Konstruktion.
Maximale Höhe
Die maximale Höhe der Konstruktion können Sie nicht angeben. Diese wird als Info angezeigt.
Anzahl Seiten
Definiert die Seitenzahl bei Pyramiden und Kuppeldächern.
Neigung, Neigung 1, Neigung 2
Definiert die Neigung bzw. die Neigungen der Konstruktion.
Dachneigung
Definiert die Dachneigung bei Gauben.
| Alle Neigungen können als Winkel in ° oder als Steigung in % angegeben werden. Klicken Sie zum Umschalten den Button [%] bzw. [°] an. |
Teilung
Definiert die Teilung bei verschiedenen Dachformen.
Basislinie
Definiert den Verlauf einer Fassade. Klicken Sie den Button um die Basislinie der Fassade zu definieren. Erst wenn Sie eine Basislinie definiert haben erhalten Sie eine Vorschau der Fassade.
Programmende
Wenn Sie das Dialogfeld mit Abbrechen beenden werden die Einstellungen zurückgesetzt. Wenn Sie es mit OK beenden, folgt:
Eingabeaufforderung
Alle Konstruktionsarten außer Fassade
Einfügepunkt angeben:
Bestimmen Sie den Einfügepunkt der Konstruktion mit der Maus oder durch Eingabe von Koordinaten.
Drehwinkel angeben <0>:
Bestimmen Sie den Drehwinkel der Konstruktion oder bestätigen Sie den Vorgabewinkel durch Eingabe von Enter oder Rechtsklick.
Konstruktionsart Fassade
Die Fassade wird unmittelbar eingefügt, da die Basislinie bekannt ist.
