Import Familien aus ATH

Importiert und aktualisiert Familien aus den ATH-Dateien.

Wenn Sie den Befehl ausführen, müssen Sie zuerst den Ordner wählen, der die ATH-Dateien der Familien enthält, die Sie importieren möchten. Anschließend wird das folgende Dialogfeld gestartet:

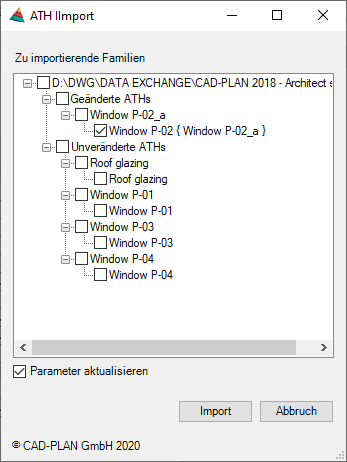

Dialogfeld ATH Import



Im Dialogfeld werden die im gewählten Ordner enthaltenen Familien angezeigt. Die Dateien mit Index sehen Sie im Zweig geänderte ATHs. Mittels Schalter in der Baumstruktur können Sie die zu importierenden Dateien auswählen. Durch Anklicken von + oder - öffnen oder schließen Sie den entsprechenden Zweig. Das Selektieren des übergeordneten Elementes wählt jeweils alle untergeordneten Elemente aus.

Parameter aktualisieren
Aktivieren Sie diesen Schalter, um die Typenparameter der Familien mit den Daten aus den XML-Dateien zu aktualisieren.

Import

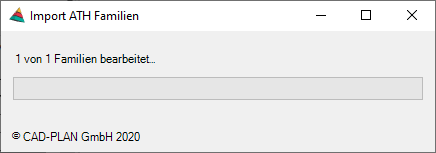

Wenn Sie die Schaltfläche Import anklicken, wird das Dialogfeld beendet und der Importvorgang wird gestartet:

Sind die zu importierenden Familien Teil einer Familie mit mehreren Varianten, so wird der Import als separate, eigenständige Familie ohne Varianten durchgeführt und alle im Modell verwendeten Exemplare werden durch diese neue Familie ersetzt. Anschließend wird die Variante aus der Originalfamilie entfernt.

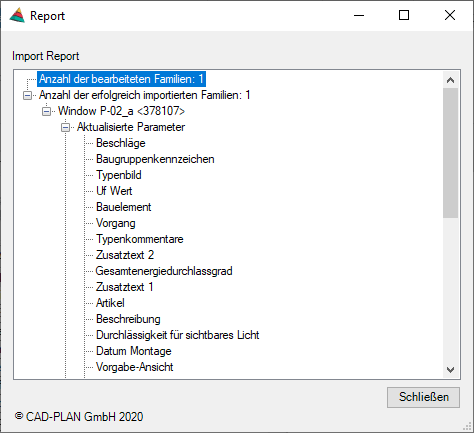

Nachdem die selektierten Familien aktualisiert wurden, wird das Importergebnis in einem Dialogfeld angezeigt. Sie sehen dort, welche Familien aktualisiert wurden. Auch die aktualisierten und ergänzten Parameter werden dargestellt.



Ergebnis des Imports:

Die Familien in Ihrem Revit Projekt wurden aktualisiert. Optional wurden deren Parameter aktualisiert.
