Schnellanleitung Schritt für Schritt

Dieser Abschnitt beschreibt Schritt für Schritt und in Kurzform die Arbeitsweise mit ATHENA Exchange.

1.	Familien exportieren:

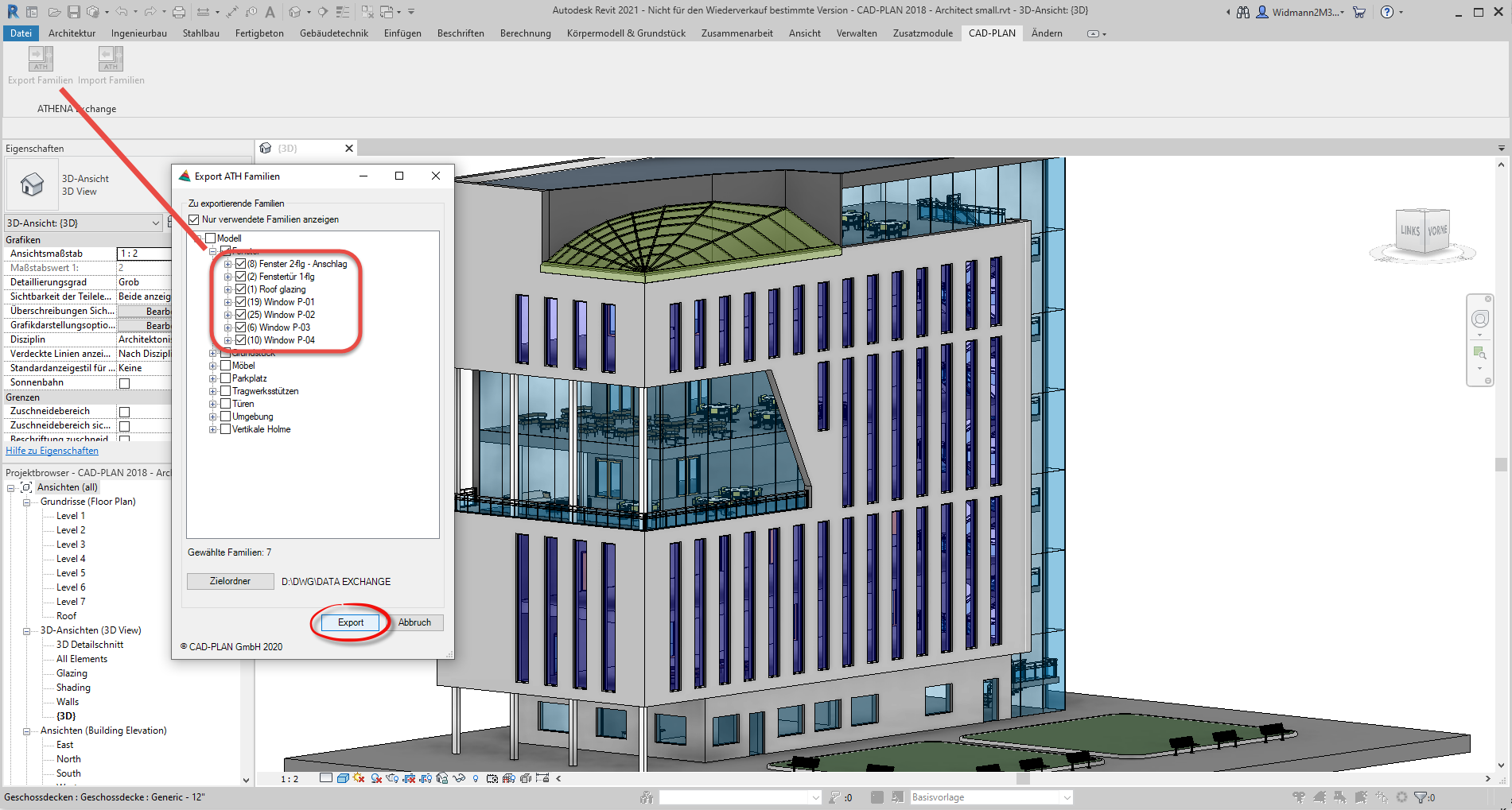

–	Geben Sie den Ordner für den Export an. Beispiel: D:\DWG\Data Exchange

–	Wählen Sie eine oder mehrere zu exportierenden Familien. Beispiel: Element 3.

–	Führen Sie den Export durch. Beispiel: Element 3.ath sowie Element 3.xml werden in den angegebenen Ordner D:\DWG\Data Exchange\BIM Modell geschrieben.



2.	Bearbeiten der Zeichnungen mit ATHENA:

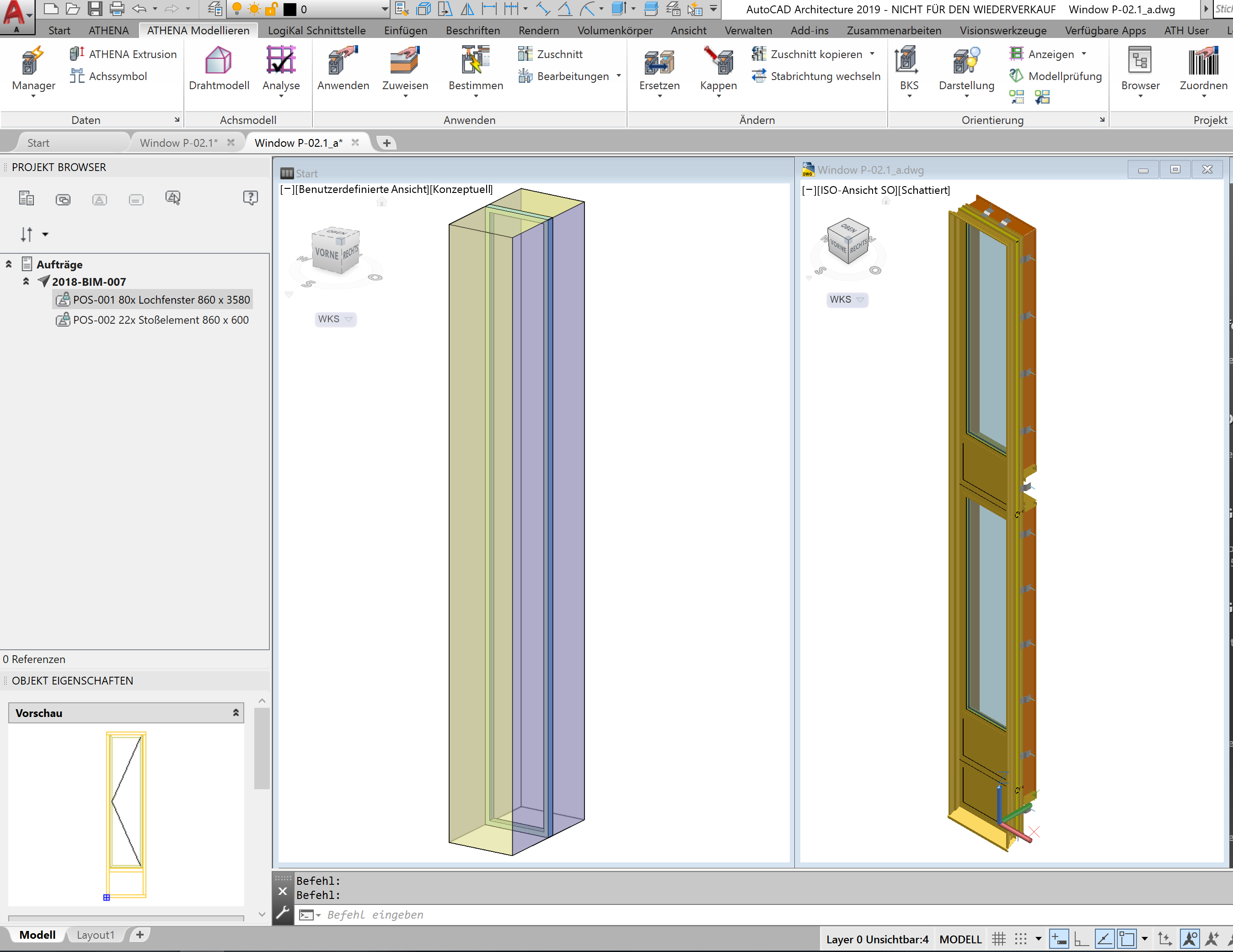

–	Laden Sie den Export mit ATHENA (Befehl: ATH_REVIT_IMPORT) Beispiel: Das Element 3 wird ausgearbeitet, die Dummykontur des Architekten wird durch echte Profilkonturen und Glasfüllungen ersetzt.

–	Verwenden Sie im ATHENA ATH_BIM_EXPORT und speichern Sie die Zeichnung mit einem Index ab (z.B. Element 3_a.ath).



3.	Bearbeiten der Typenparameter aus der XML Datei in ATHENA:

–	Bei Verwendung von ATH_REVIT_IMPORT werden alle Parameter der XML-Datei ebenso importiert

–	Beim Export mittels ATH_BIM_EXPORT können die Parameter in der ATHENA Dialogbox editiert werden. Ein manuelles Editieren der XML ist nicht mehr notwendig.



4.	Familien aktualisieren:

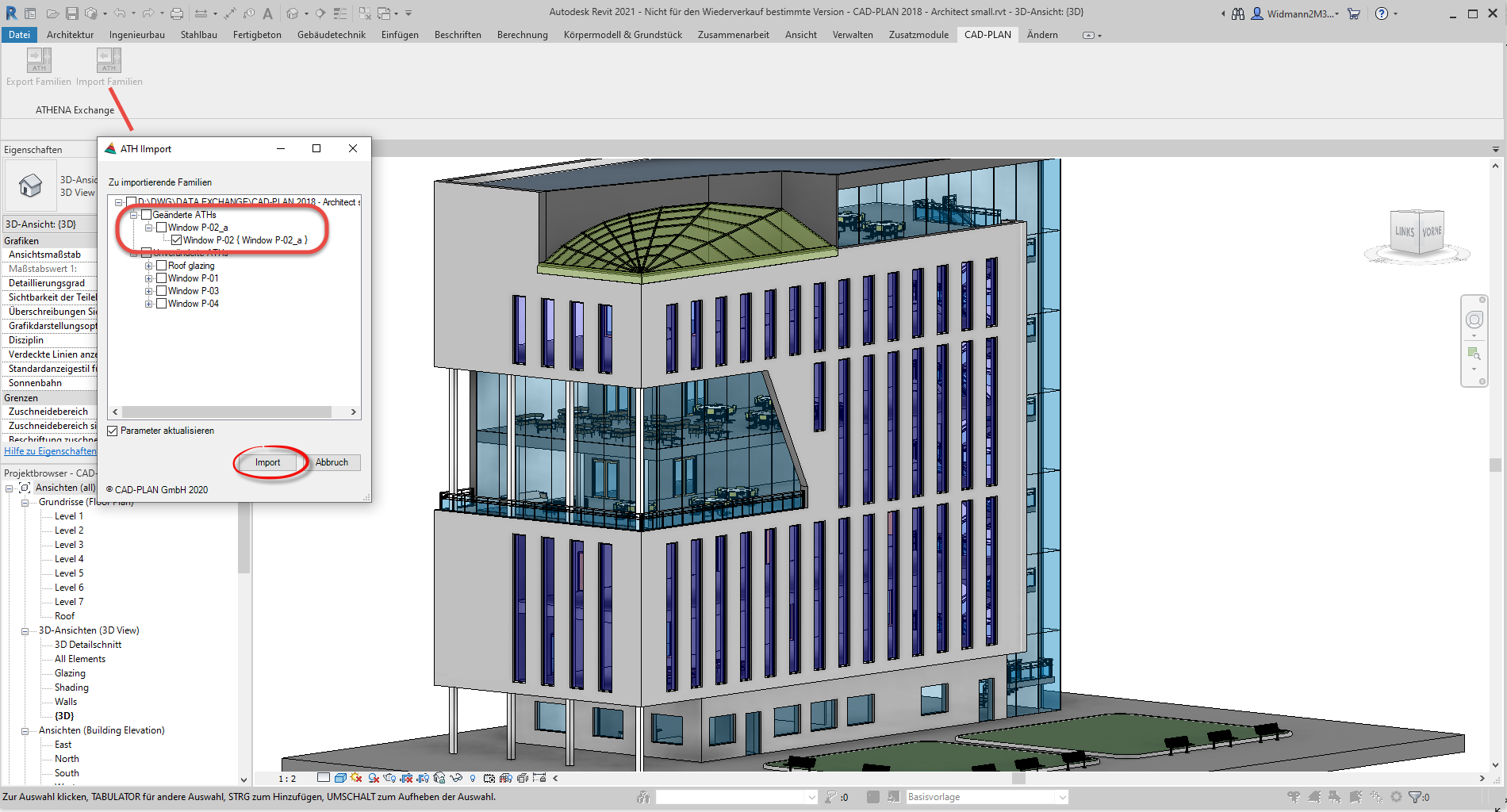

–	Wählen Sie im Revit den Ordner, der die geänderten Familien (ATH) enthält. Beispiel: D:\DWG\Data Exchange\BIM Modell

–	Wählen Sie die Familien, die Sie importieren möchten. Beispiel: Element 3 {Element 3_a}

–	Wählen Sie Parameter aktualisieren, wenn Sie die geänderten Typenparameter übernehmen möchten.

–	Führen Sie den Import durch.

Sind die zu importierenden Familien Teil einer Familie mit mehreren Varianten, so wird der Import als separate, eigenständige Familie ohne Varianten durchgeführt und alle im Modell verwendeten Exemplare werden durch diese neue Familie ersetzt. Anschließend wird die Variante aus der Originalfamilie entfernt.



5.	Import und Ergebnis:

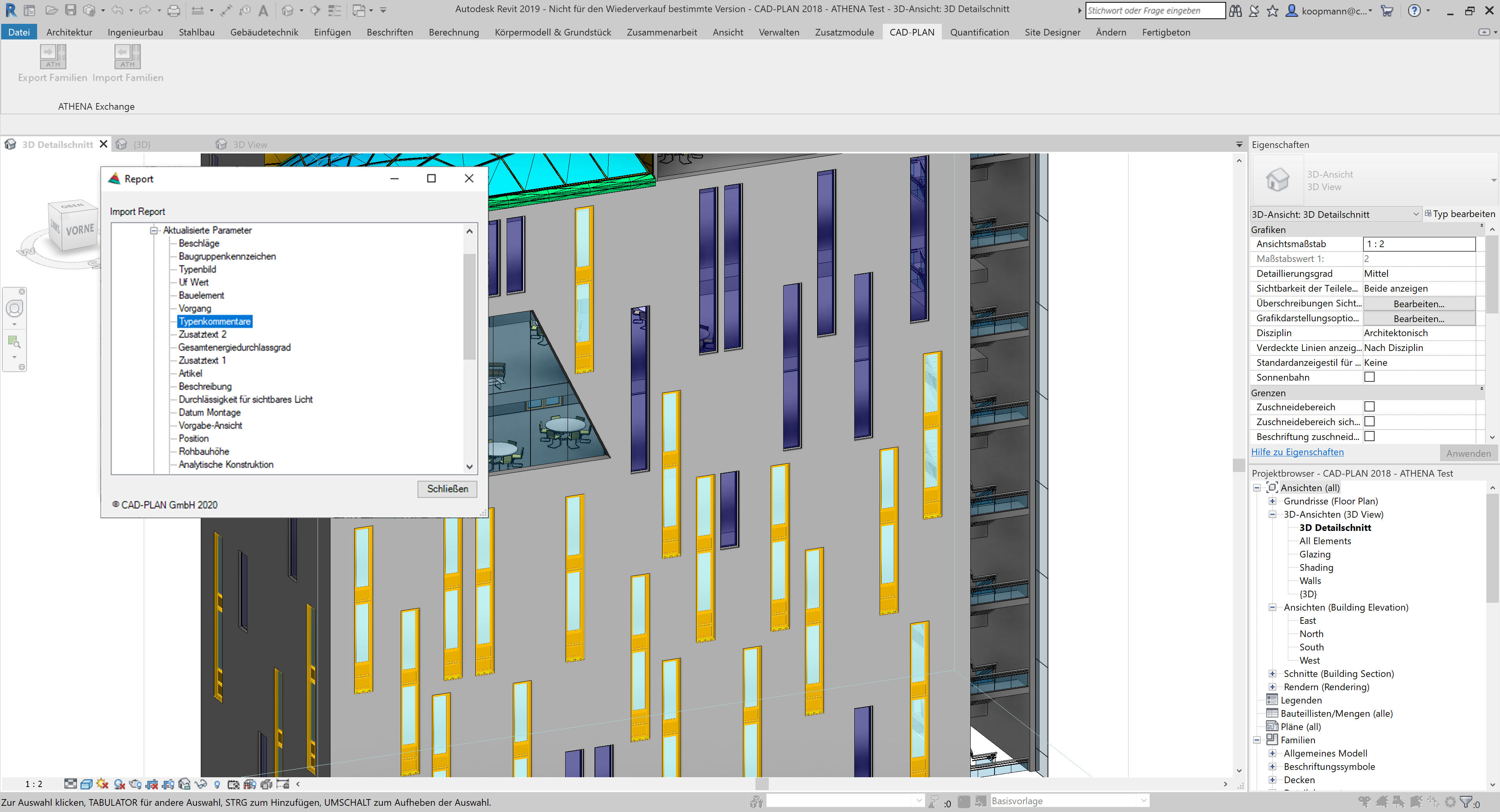

–	Nachdem der Import durchgeführt wurde, wird ein Reportfenster mit den durchgeführten Änderungen angezeigt.



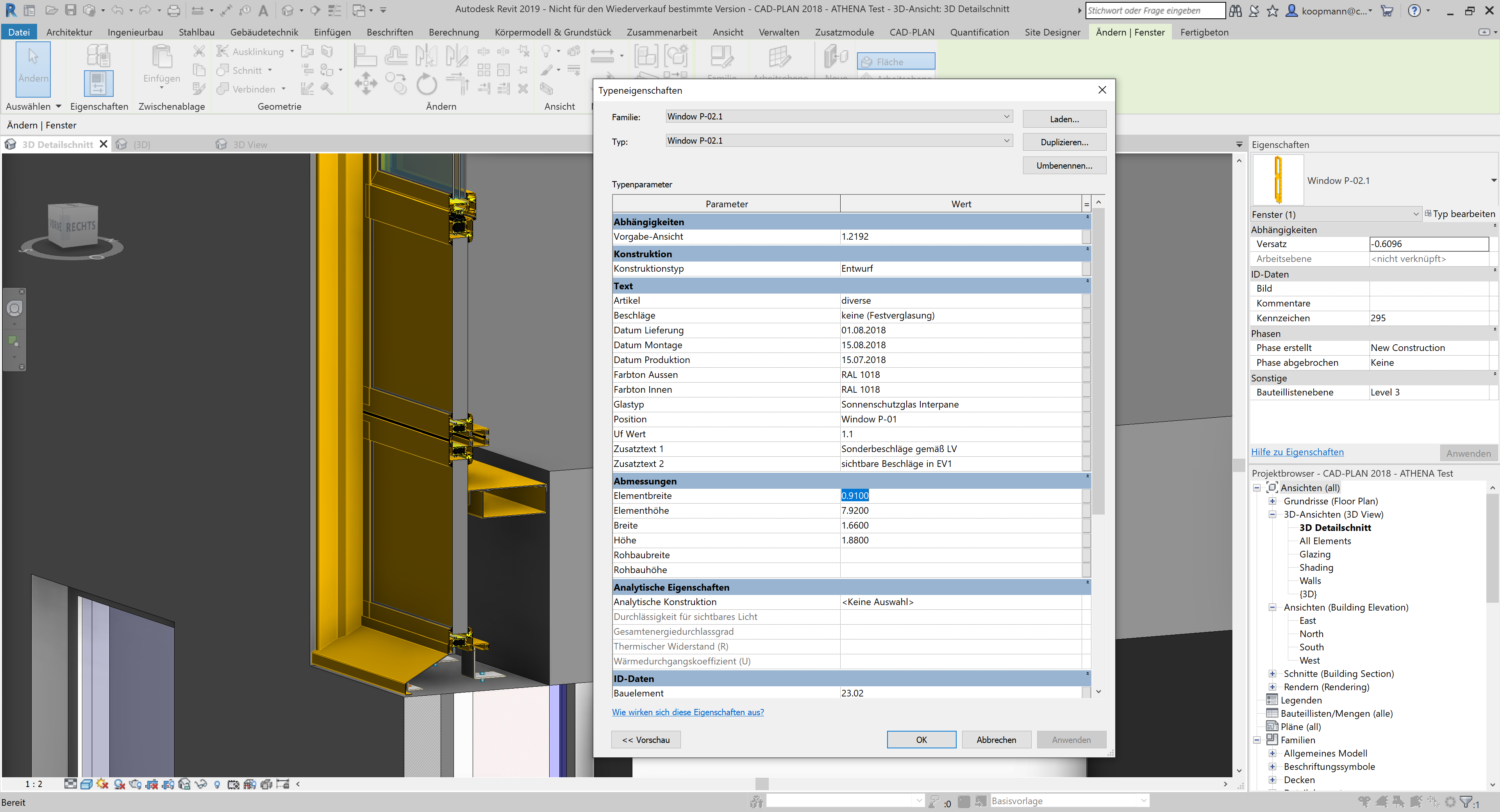

–	Die Dummykontur in Element 3 wurde durch die ausgearbeiteten Konturen ersetzt.

–	Die hinzugefügten und geänderten Parameter wurden ergänzt.
