Strecken Bauteil
Definiert Regeln für das Strecken von Bauteilen.

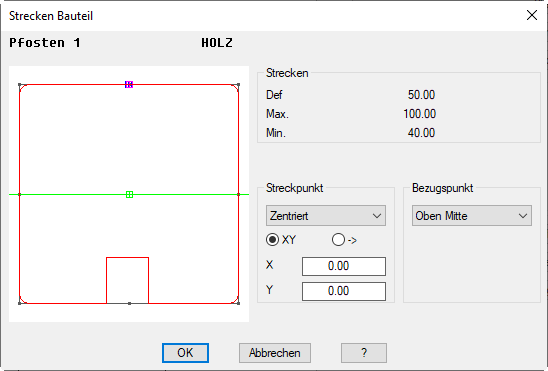

Dialogfeld Strecken Bauteil
db_ath_bar_bt_stretch
Hier können Sie situationsabhängig den Punkt festlegen, an dem das Bauteil gestreckt werden darf.
Dialogfeldbereich Streckpunkt
Die Lage des Streckpunktes kann zum einen aus dem Pulldown Menü gewählt, oder durch Werteeingabe (relativ/polar) festgelegt werden.
Dialogfeldbereich Bezugspunkt
Der Bezugspunkt gibt den Punkt an, von dem aus die Skalierung wirken soll. Die Voreinstellung Oben mitte bewirkt zum Beispiel, dass dieses Bauteil am Festpunkt verankert ist und in Y-Richtung nach unten gestreckt wird. Die erforderliche Position des Streckpunktes kann aus dem Pulldown Menü gewählt werden.
Zuletzt geändertes Datum: 25.07.2022
