Bearbeitungen Füllung zuordnen
 | Multifunktionsleiste: | Register ATHENA Modellieren > Gruppe Anwenden > Bearbeitungen Füllung zuordnen |
Menü: | Modellieren > Anwenden > Bearbeitungen Füllung zuordnen | |
Werkzeugkasten: | ATH Anwenden > Bearbeitungen Füllung zuordnen | |
Befehlseingabe: | ath_panel_hole1 |
Mit dieser Routine können Sie auf vorhandene Füllungen (Gläser oder Paneele) Konturen als Bearbeitungen anwenden. Diese Bearbeitungen können bei mehrschichtigen Füllungen gezielt auf einzelne Schichten angewendet werden.
Zeichnen Sie hierzu eine Kontur die als Bearbeitung verwendet werden soll und positionieren Sie diese auf der Füllung.
Wenn Sie den Befehl aufrufen erscheint folgendes Dialogfeld:

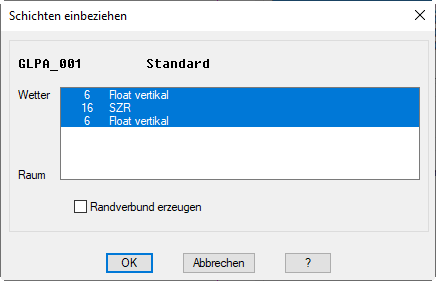

Dialogfeld Schichten einbeziehen
db_ath_panel_sn_filter
Selektieren Sie hier die Schicht, auf welche die Bearbeitung angewendet werden soll. Um mehrere Schichten auszuwählen, halten Sie bei der Selektion die Umschalttaste gedrückt. Enthält die Füllung eine Schicht mit der Materialart SZR (Schichtzwischenraum), kann der Schalter Randverbund erzeugen gesetzt werden. Dieser bewirkt, dass ein Randverbund entlang der Bearbeitungskontur erzeugt wird.
Wenn Sie das Dialogfeld mit OK schließen folgt:
Eingabeaufforderung
Füllung wählen:
Wählen Sie die gewünschte Füllung mit der Maus.
Bezugspunkt Füllung angeben oder [?]:
Wählen Sie einen Bezugspunkt auf der Füllung auf die sich die Bearbeitungen beziehen sollen.
Mit der Option ? rufen Sie die Hilfe auf.
Objekte wählen:
Wählen Sie die Konturen die Sie als Bearbeitungen verwenden wollen mit der Maus.
Zuletzt geändertes Datum: 25.07.2022
