Bearbeitung an LogiKal-Element
 | Multifunktionsleiste: | Register LogiKal Schnittstelle > Gruppe LogiKal > Bearbeitungen an LK-Element |
Menü: | LogiKal Schnittstelle > Bearbeitungen an LK-Element | |
Werkzeugkasten: | LogiKal Schnittstelle > Bearbeitungen an LK-Element | |
Befehlseingabe: | ath_logi_elem_bar_work |
Fügt Stäbe von LogiKal-Elementen in die Zeichnung ein. Sie können an diese Stäbe manuelle Bearbeitungen anbringen und anschließend an LogiKal übergeben.
Wenn Sie den Befehl ausführen folgt:
Eingabeaufforderung
Elementansicht wählen oder [?]:
Wählen Sie die Elementansicht, die Sie bearbeiten möchten.
 | Die Elementansicht muss eine 2D Fertigungszeichnung sein. CAD-Positionen in der 2D- oder Volumenkörper-Darstellung sind nicht geeignet. |
Mit der Option ? rufen Sie die Hilfe auf.

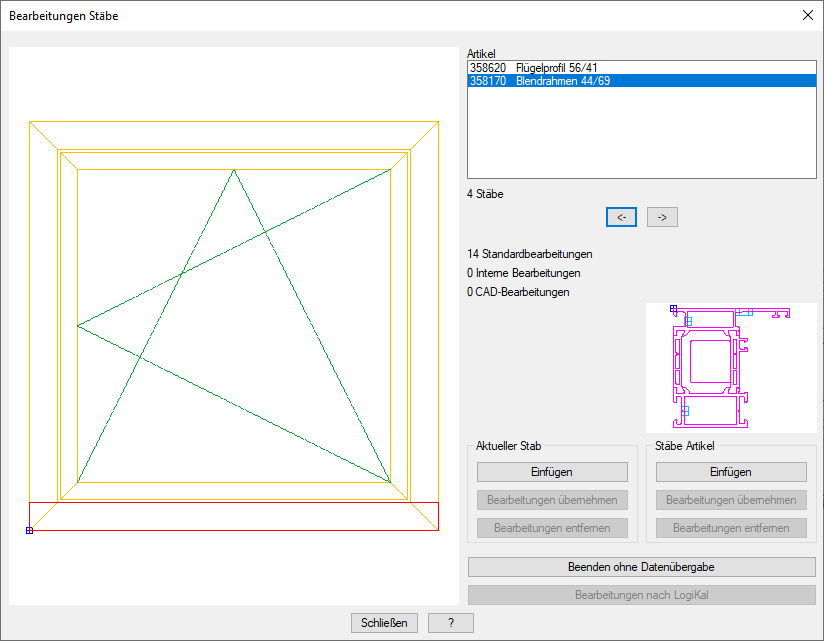

Dialogfeld Bearbeitungen Stäbe
db_ath_logi_elem_bar_work
Vorschau
Zeigt eine Vorschau des gewählten Elementes. Das aktuelle Profil wird mit einem roten Rahmen gekennzeichnet.
Artikel
Listet die Profilartikel des Elementes auf. Selektieren Sie hier den Artikel, der bearbeitet werden soll.
<- und ->
Wechselt zur nächsten bzw. vorherigen Seite des Elementes. Achten Sie beim Wechsel auch auf die Vorschau.
Unterhalb der Schaltflächen Sehen Sie die Anzahl der Bearbeitungen:
• Standardbearbeitungen (für die Montage erforderliche Bearbeitungen).
• Interne Bearbeitungen (manuelle Bearbeitungen aus LogiKal).
• CAD-Bearbeitungen (manuelle Bearbeitungen aus ATHENA).
Es folgt eine Vorschau des selektierten Profils im Querschnitt.
Dialogfeldbereich Aktueller Stab
Einfügen
Fügt das gewählte Profil als 3D Stab in die Zeichnung ein.
Das Dialogfeld wird nach dem Einfügen des Stabes erneut eingeblendet, so dass Sie weitere Stäbe einfügen können.
Bearbeitungen übernehmen
Übernimmt den Stab incl. manuelle Bearbeitungen für das Element. Eingefügte 3D-Stäbe werden wieder entfernt.
Bearbeitungen entfernen
Entfernt zuvor zugewiesene manuelle Bearbeitungen vom Stab.
| Die Buttons Bearbeitungen und entfernen werden aktiviert, nachdem Sie dem Stab Bearbeitungen zugewiesen haben. |
Dialogfeldbereich Stäbe Artikel
Einfügen
Fügt alle Profile des gewählten Artikels als 3D Stab in die Zeichnung ein.
Bearbeitungen übernehmen
Übernimmt alle Profile des gewählten Artikels incl. manuelle Bearbeitungen für das Element. Die eingefügten 3D-Stäbe werden wieder entfernt.
Bearbeitungen entfernen
Entfernt manuelle Bearbeitungen bei allen Profilen des gewählten Artikels.
Programmende
Beenden ohne Datenübergabe
Beendet die Bearbeitung an Stäben ohne Änderungen vorzunehmen und schließt das Dialogfeld.
Bearbeitungen nach LogiKal
Übergibt das Element incl. manuelle Bearbeitungen an LogiKal und schließt das Dialogfeld.
Schließen
Schließt das Dialogfeld. Wenn Sie Stäbe eingefügt haben, können Sie diesen nun Bearbeitungen zuweisen. Anschließend müssen Sie den Befehl erneut ausführen um die Bearbeitungen zu übernehmen.
