Führungen an Text ordnen
 | Multifunktionsleiste: | Register ATHENA > Gruppe > Beschriften > Führungen an Text ordnen |
Menü: | ATHENA > Bemaßung > Führungen an Text ordnen | |
Werkzeugkasten: | ATH Bemaßung > Führungen an Text ordnen | |
Befehlseingabe: | ath_ldr_align_txt |
Richtet Führungsbeschriftungen am Text aus.
 | Mit dieser Funktion können Sie nur Beschriftungen anordnen, die eine Führungslinie besitzen. |
ath_ldr_align_txt

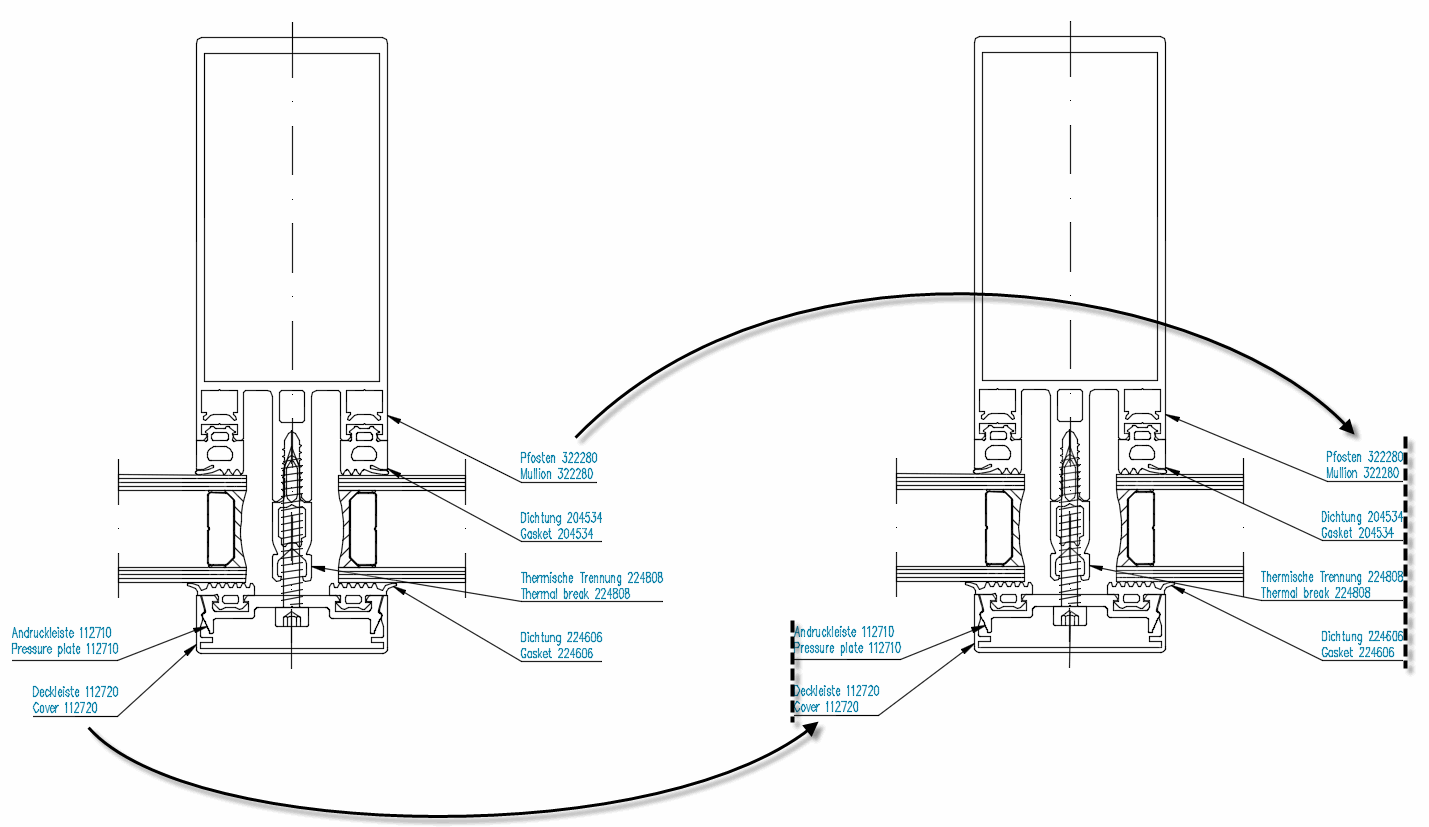

Abb. 8.13: Beschriftungen an Text ordnen
Zeigt der Führungspfeil nach rechts, werden die Führungen linksbündig angeordnet.
Zeigt der Führungspfeil nach links, werden die Führungen rechtsbündig angeordnet.
Zeigt der Führungspfeil nach links, werden die Führungen rechtsbündig angeordnet.
Wenn Sie den Befehl ausführen folgt:
Eingabeaufforderung
Objekte wählen:
Fluchtpunkt angeben oder [?]:
Bestimmen Sie den Fluchtpunkt zum ordnen der Führungsbeschriftungen mit der Maus oder durch Eingabe von Koordinaten.
Mit der Option ? rufen Sie die Hilfe auf.
