Korbbogen
 | Multifunktionsleiste: | Register ATHENA > Gruppe Zeichnen > Korbbogen |
Menü: | ATHENA > Zeichnen > Korbbogen | |
Werkzeugkasten: | ATH Zeichnen > Korbbogen | |
Befehlseingabe: | ath_kbog |
Mit dieser Routine können Sie einen Korbbogen mit vollständiger Bemaßung konstruieren.
ath_kbog

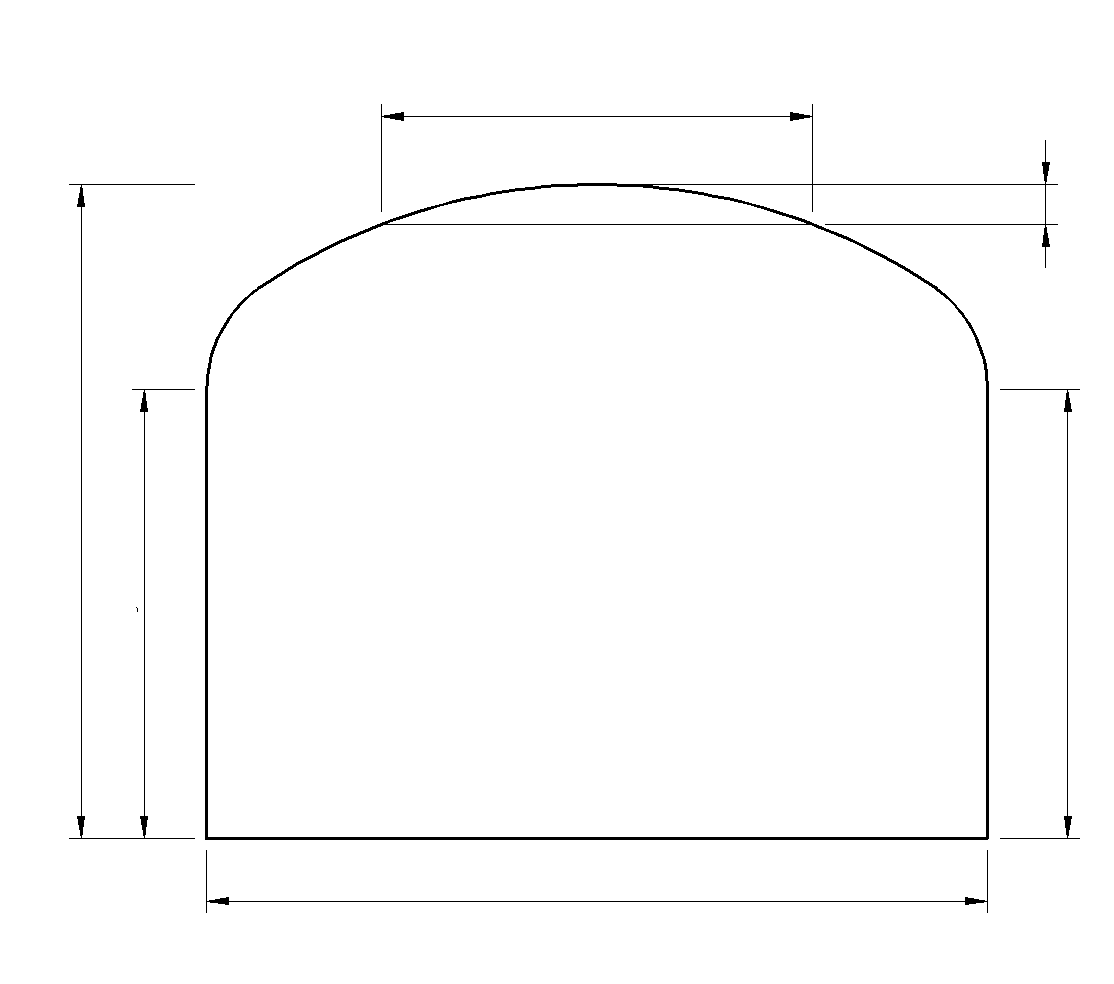

Abb. 3.10: Korbbogen
Eingabeaufforderung
Anfangspunkt des Korbbogens angeben oder [?]:
Geben Sie den Startpunkt des Korbbogens an.
Mit der Option ? rufen Sie die Hilfe auf.
Breite B angeben oder [?]:
Zeigen Sie die Breite B mit der Maus oder geben Sie eine Breite ein.
Gesamthöhe H angeben oder [?]:
Zeigen Sie die Gesamthöhe H mit der Maus oder geben Sie eine Höhe ein.
Höhe bis Bogen links HL angeben oder [?]:
Zeigen Sie die Höhe bis Bogen links mit der Maus oder geben Sie die Höhe eine.
Höhe bis Bogen rechts HR angeben oder [?] <HL>:
Zeigen Sie die Höhe bis Bogen rechts mit der Maus oder geben Sie eine Höhe ein.
mit der Option HL können Sie die Höhe des linken Bogens übernehmen.
Länge der Messlehre ML angeben oder [?] <300>:
Bestimmen Sie die Länge der Messlehre durch Eingabe oder Zeigen mit der Maus. Geben Sie ENTER ein um den Vorgabewert (300) zu übernehmen.
Stichhöhe ST angeben oder [?] <10>:
Bestimmen Sie die Stichhöhe. Geben Sie ENTER ein um den Vorgabewert (10) zu übernehmen.
ATHENA erstellt nun den Korbbogen.
Anmerkungen
• ATHENA verwendet für die Kontur des Korbbogens den Layer 0 und für die Bemaßung die aktuellen Bemaßungseinstellungen.
• Ist, aufgrund falscher Geometrieangaben, eine Konstruktion des Korbbogens nicht möglich, erscheint eine Fehlermeldung und Sie haben die Möglichkeit die Angaben zu korrigieren.
Zuletzt geändertes Datum: 20.07.2022
