Raumprojektion
 | Multifunktionsleiste: | Register ATHENA > Gruppe > Zeichnen |
Menü: | ATHENA > Zeichnen > Raumprojektion | |
Werkzeugkasten: | ATH Zeichnen > Raumprojektion | |
Befehlseingabe: | ath_k3d_project |
Projiziert eine Grundrissfläche (optional mit Inseln) durch Angabe von drei Höhenpunkten und erstellt eine Fläche im Raum.
Diese Funktion kann beispielsweise verwendet werden um eine Rasteraufteilung in einer geneigten Dachfläche zu erstellen.
Wenn Sie den Befehl starten erscheint:
Eingabeaufforderung
Außenkontur wählen:
Wählen Sie die Außenkontur der zu projizierenden Fläche.
Insel wählen:
Wählen Sie eine Insel (Innenkontur) der zu projizierenden Fläche.
Diese Eingabeaufforderung wird wiederholt. Drücken Sie die Eingabetaste sobald Sie alle Inseln gewählt haben um zur nächsten Abfrage zu gelangen.
Ersten Punkt für Höhe angeben:
Wählen Sie den ersten Punkt dessen Höhe Sie bestimmen möchten.
Höhe angeben:
Geben Sie die Höhe den zuvor gewählten ersten Punkt an.
Zweiten Punkt für Höhe angeben:
Wählen Sie den zweiten Punkt dessen Höhe Sie bestimmen möchten.
Höhe angeben:
Geben Sie die Höhe den zuvor gewählten zweiten Punkt an.
Dritten Punkt für Höhe angeben:
Wählen Sie den dritten Punkt dessen Höhe Sie bestimmen möchten.
Höhe angeben:
Geben Sie die Höhe den zuvor gewählten dritten Punkt an.

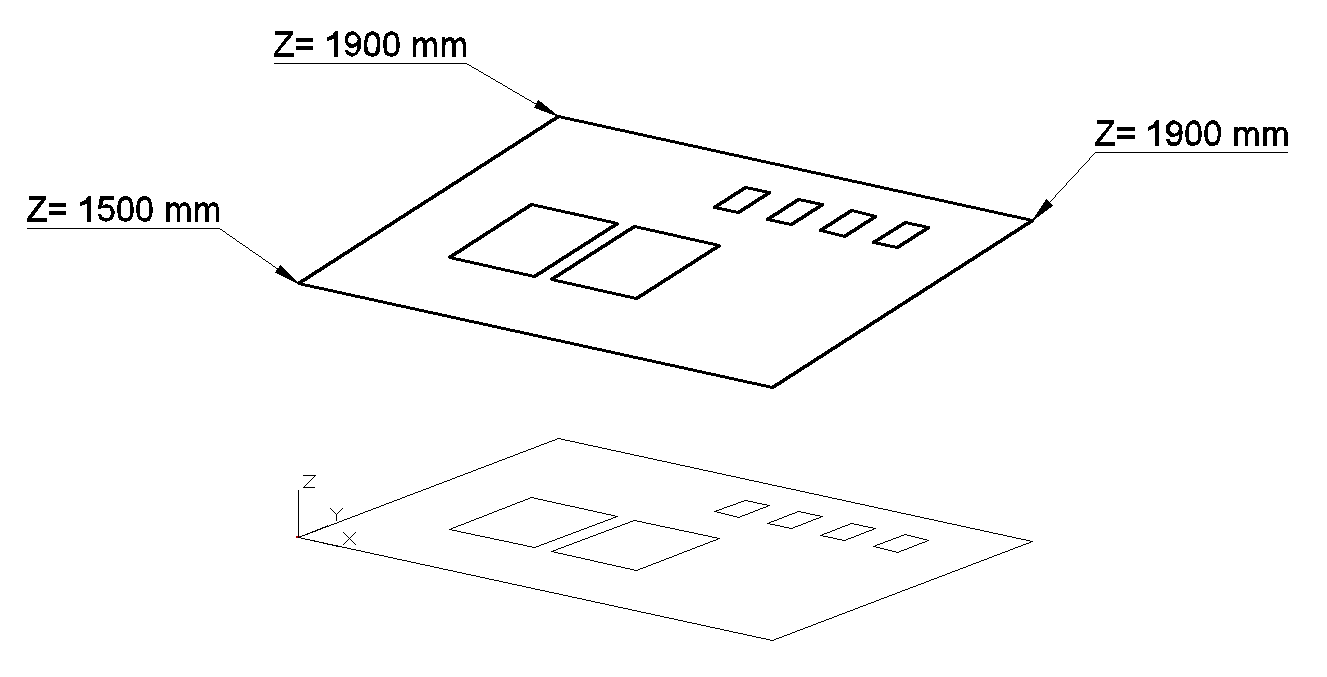

Abb. 3.17: Grundrissfläche und projizierte Fläche im Raum
