Flächenwinkel definieren
Hier können Sie Flächenwinkelbereiche definieren und in deren Abhängigkeit Bauteile manipulieren (verschieben, drehen, spiegeln und austauschen).

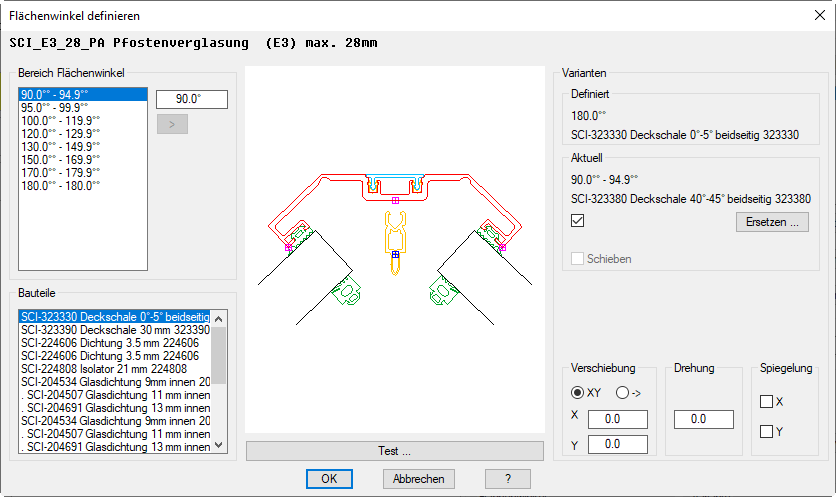

Dialogfeld Flächenwinkel definieren
db_ath_bar_planang_def
Dialogfeldbereich Bereich Flächenwinkel
Liste
Zeigt die bereits definierten Winkelbereiche an. Wählen Sie hier einen Bereich um diesen zu bearbeiten.
Eingabefeld
Definiert einen neuen Winkelbereich.
[>]
Entfernt den markierten Winkelbereich aus der Liste.
Dialogfeldbereich Bauteile
Liste
Zeigt die Bauteile der Baugruppe an. Wählen Sie hier ein Bauteil um dieses zu bearbeiten.
Dialogfeldbereich Varianten
Definiert
Zeigt den definierten Flächenwinkel der Baugruppe an.
Aktuell
Zeigt den aktuellen Flächenwinkel der Baugruppe an.
Ersetzen
Ersetzt das markierte Bauteil. Mit dem Button öffnen Sie das Dialogfeld Objekte wählen, wo Sie ein Bauteil wählen können. Weitere Informationen dazu finden Sie im Kapitel Wählen von Objekten .
Schieben
Aktiviert weitere Dialogfeldbereiche, wo Sie die Verschiebung des Bauteils definieren können.
Verschiebung XY
Aktiviert die kartesische Koordinateneingabe für die Bauteilverschiebung.
X
Definiert den absoluten X-Abstand zwischen Baugruppenbasispunkt und Bauteilbasispunkt.
Y
Definiert den absoluten Y-Abstand zwischen Baugruppenbasispunkt und Bauteilbasispunkt.
Verschiebung ->
Aktiviert die polare Koordinateneingabe für die Bauteilverschiebung.
--
Definiert den absoluten Abstand zwischen Baugruppenbasispunkt und Bauteilbasispunkt.
<
Definiert den Winkel zwischen Baugruppenbasispunkt und Bauteilbasispunkt
Drehung
Definiert die Drehung des Bauteiles.
Spiegelung X
Spiegelt das Bauteil in X-Richtung.
Spiegelung Y
Spiegelt das Bauteil in Y-Richtung.
